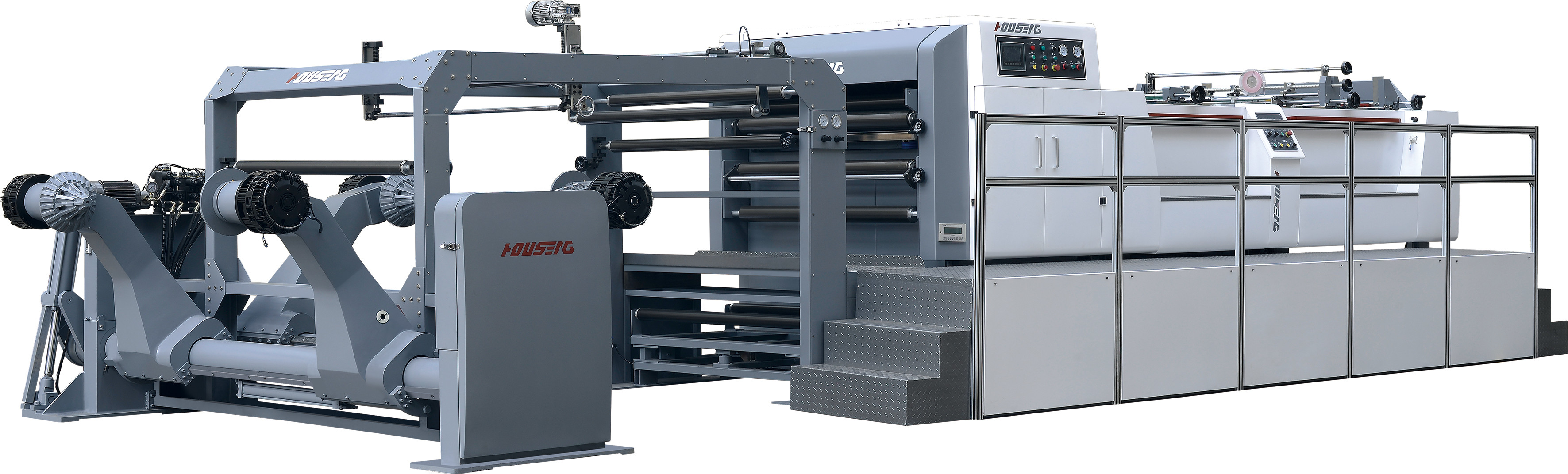

400 cortes por minuto400-1450 mm Servo Precisión Alta velocidadCortador de hojas de papel
Las características introducidas¿Qué quieres decir?
La máquina de corte de telas HSC aplica la técnica avanzada de Gran Bretaña.
La máquina se transmite por servomotor.
La velocidad de corte del papel es rápida y estable.
Alemania precisión del oso y el cuchillo de corte aseguran la alta precisión de corte.
Control de la interfaz de computadora con pantalla táctil, operación simple, estructura razonable, soportes anti-música, para garantizar el papel suave.
Esta máquina es la máquina de procesamiento de papel que es muy popular en la industria de fabricación y impresión de papel y mejorará la eficiencia y el beneficio para su empresa en gran medida.
Especificaciones¿Qué quieres decir?¿Qué quieres decir?
Cortador de hojas de alta velocidad de precisión por servo
Modelo
Se aplicará el método de ensayo.
Tipo de corte
El cuchillo de arriba se corta recíprocamente y el cuchillo de abajo se fija.
Rango de papel aplicable
50 a 550 g
Diámetro del rollo de papel
Las demás:
Ancho máximo para cortar papel
Cubierto
Rango de longitud de corte
Cubiertas y cubiertas
Número de hoja de corte
2 hojas
Precisión de corte
Duración de corte < 1000 mm: ± 0,3 mm, ± 0,05% para el corte de papel de longitud > 1000 mm
Velocidad de corte máxima
400 cortes por minuto
Velocidad de corte del medidor
300 m/min.
Altura máxima para apilar el papel
Con una anchura igual o superior a 1500 mm
Requisito de la fuente de presión del aire
0.8Mpa
El poder del diseño
380V, 28kw, 3Fase, 50Hz
Peso bruto
13000 kg de referencia

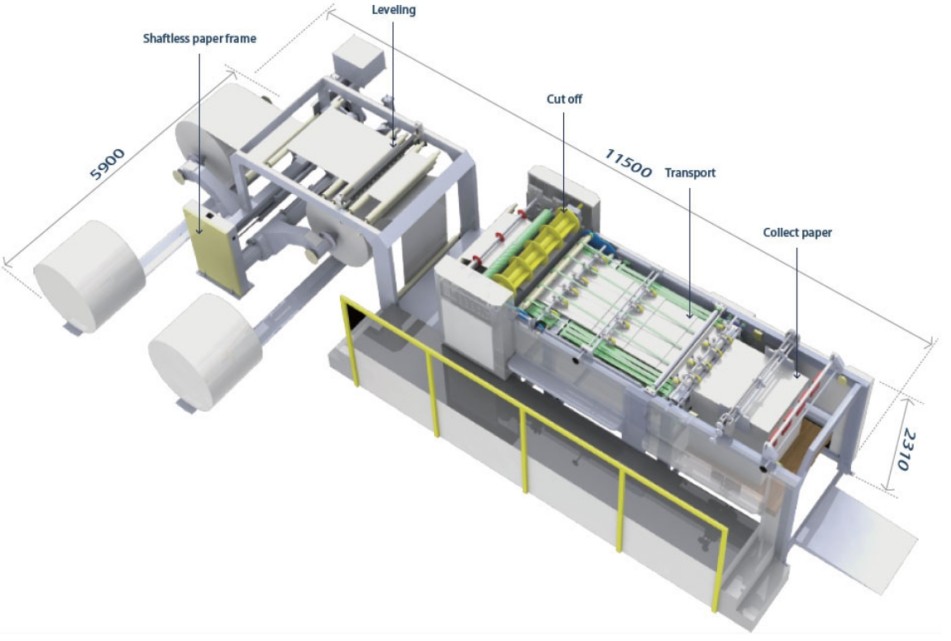

12000*4300*2400 mm
| Cortador de hojas de alta velocidad de precisión por servo |
| Modelo |
Se aplicará el método de ensayo. |
| Tipo de corte |
El cuchillo de arriba se corta recíprocamente y el cuchillo de abajo se fija. |
| Rango de papel aplicable |
50 a 550 g |
| Diámetro del rollo de papel |
Las demás: |
| Ancho máximo para cortar papel |
Cubierto |
| Rango de longitud de corte |
Cubiertas y cubiertas |
| Número de hoja de corte |
2 hojas |
| Precisión de corte |
longitud de corte < 1000 mm: ± 0,3 mm
± 0,05% para el corte de papel de longitud > 1000 mm |
| Velocidad de corte máxima |
400 cortes por minuto |
| Velocidad de corte del medidor |
300 m/min. |
| Altura máxima para apilar el papel |
Con una anchura igual o superior a 1500 mm |
| Requisito de la fuente de presión del aire |
0.8Mpa |
| El poder del diseño |
380V, 28kw, 3Fase, 50Hz |
| Peso bruto |
13000 kg de referencia |
| |
12000*4300*2400 mm |
- ¿ Qué?
Precisión de corte:
Dependiendo de la densidad, el número de rollos y el material del rollo de papel, ± 0,5 mm para 1000 mm, ± 0,1% para más de 1000 mm y ± 0,1% para la aceleración o la desaceleración.Los datos anteriores se basan en la operación de corte estable y el procedimiento de operación correcto. (Cuando el rollo de papel de corte es uno, la longitud del papel de corte es la longitud correcta)
Producción:
La producción real depende del material de papel, el peso del papel, la longitud de corte, el número de rollos de papel, la tecnología del operador y las condiciones de operación, etc.- ¿ Qué?
Configuración estándar¿Qué quieres decir?¿Qué quieres decir?¿Qué quieres decir?
①Máquina de corte de cuchillo único de alta precisión
2 Sistema de ajuste prismático automático para papel
③Sistema de corte medio y recogida de papel residual
4 Equipo automático de conteo y inserción de etiquetas (marcado de conteo)
⑤Equipos para el transporte de papel
6 Sistema de control eléctrico
⑦Motor de conducción
8 Accesorio
⑨Repuesto de papel neumático de eje neumático de doble cal ((2 soportes para rodillos)
9 Accesorio por máquina
⑩Sistema automático de corrida, soporte de papel de cuerda controlado por motor
Descripción de la función¿Qué quieres decir?¿Qué quieres decir?¿Qué quieres decir?
|
|
Cuchillo cortante
Se utilizan tres juegos de cuchillos de corte para recortar y cortar el medio.
|
|
|
Unidad de corte
En el cuchillo el método británico de corte para reducir la carga y el ruido cuando el cortador prolongar la vida del cortador.reducir eficazmente la vibración y el ruido de la operación de alta velocidad.
Bajo el cuchillo: bloque de cuchillo con fundición de hierro fundido integralmente, mecanizado de precisión, buena estabilidad.
El cortador trasero: fabricado con un cuchillo de acero de precisión especial,
Cuchilla de larga vida fácilmente ajustable.
|
|
|
Control electrónico (servo de Yaskawa y PLC de Siemens)
TPC7062KS y comunicación del procesador Yaskawa, utilizado principalmente en la producción de equipos de entrada de datos para monitorear el estado de funcionamiento y la indicación de alarma de fallo del sistema.La serie giratoria conduce Yaskawa la empresa japonesa Yaskawa yo conduzco rápido, basado en la producción de parámetros de entrada de la interfaz hombre-máquina a partir de la retroalimentación del codificador de rodillos de tracción de velocidad real y el posicionamiento preciso.
|
|
|
Dispositivo rizado
El dispositivo rizado se encuentra en el rollo de papel antes del dispositivo de corte para eliminar el dispositivo de rizado o plegado del rollo, con el fin de la estabilidad de la tensión del rollo de papel.El rollo de papel pasa primero a través de los componentes (hasta el borde del rollo) en el dispositivo de desconvolución, los rodillos son rodillos guía.
|
|
El nuevo dispositivo anti curvatura
Elimine efectivamente el rizado del rollo para hacer que el papel sea más plano, lo que favorece más la estabilidad de la tensión del rollo de papel.
|
Detalles¿Qué quieres decir?¿Qué quieres decir?¿Qué quieres decir?
La estructura principal de la máquina (portador de cuchillo y soporte de soporte)
La pared de la máquina principal, mediante el análisis de elementos finitos, el análisis de vibraciones mecánicas y la optimización del marco, utiliza hierro fundido nodular de alta calidad para la integración del diseño,y mediante mecanizado de precisión, perfeccionar el fenómeno de resonancia entre los componentes de transmisión, hacer el funcionamiento más estable, mejorar la vida útil de las piezas de rodamiento.
Sistema de guía web
Estricto control de calidad del proceso, sistema de control servo duradero, libre de mantenimiento, procesamiento fino, alta respuesta dinámica, sin amortiguamiento, posicionamiento preciso, límite del conductor digitalmente ajustable.La pantalla se puede poner automáticamente en modo de espera para el funcionamiento automáticoLa pantalla grande muestra en tiempo real, y el estado de funcionamiento del sistema está claro dentro.
Motor de accionamiento:
1, Servo motor de CA y codificador para cuchillo cruzado
2, motor CA y transformador de frecuencia para transportadores de alta velocidad y transportadores de baja velocidad
3, motor de CA para el soporte de papel para subir y bajar
4, motor de CA para corredores
5, motor de cambio para soporte de desconexión
6, motor CA para recoger el borde de los residuos
La máquina con sistema automático de control de tensión, cortar manual y cortar cuchillos 3 juegos ((1 para cortar y 2 para recortar), con 1 juego de máquina de contar, sistema de guía web, sistema de descurrimiento,la precisión de corte es±0.3mm, sistema automático de parada de atasco de papel, rodamiento de cuchillo de cerrojo, etc. soporte para cuchillo de hierro fundido de hierro dúctil.
Lista de las partes principales:
| |
Configuración |
El tipo |
Nota |
| 1 |
Cuchillo para cortar papel |
Cuchillo de acero de tungsteno |
Alemania |
| 2 |
Cubierta |
FAG/ NSK |
Alemania/Japón |
| 3 |
Vibradores |
K20 |
China. |
| 4 |
PLC |
Las empresas Siemens |
Alemania |
| 5 |
Interruptor de límite |
El Sr. Schneider |
Francia |
| 6 |
El controlador |
¿ Qué? |
China. |
| 7 |
El relé |
Schneider/ RXM4LB2BD y sus componentes |
Francia |
| 8 |
Servo accionamiento |
- ¿ Qué? |
Japón |
| 9 |
Transformadores de frecuencia |
Innovación |
China. |
| 10 |
Motor de servicio |
- ¿ Qué? |
Japón |
| 11 |
Codificador |
NEMICON HES-25-2MD, también conocido como |
Japón |
| 12 |
Botón de control |
- ¿ Por qué? |
Estados Unidos |
| 13 |
Fuente de alimentación de interruptor |
Mingwei NES-50-24 también |
Japón |
| 14 |
Guía web |
Levántate. |
Japón |
| 15 |
Pantalla |
Las empresas Siemens |
Alemania |
| 16 |
Contactor de corriente continua |
- ¿ Por qué? |
Estados Unidos |
| 17 |
Cinturón transportador |
El Rapplón |
Suecia |
| 18 |
Sistema de tensión automático |
Alemania Siemens control PLC, Alemania COSYS válvula proporcional, control del filtro de aire AW20-02BG, DBK250.2 Freno |
|
- ¿ Qué?
Lista de observaciones: (repuestos gratis)- ¿ Qué?
| Nombre de las piezas |
- No, no es así. |
| Cuchillo cortado |
1 juego |
| El cinturón |
15 piezas |
| Indicador de presión |
1 por ciento |
| Papel de marcado |
40 rollos |
| Placa de freno |
4 piezas |
| El cuchillo de corte |
3 piezas |
| Cuchillo para cortar |
1 por ciento |
| Anillo de caucho |
16 piezas |
| Válvula de regulación |
1 por ciento |
| Los interruptores de límite |
2 piezas |
| Manivela M12 |
1 por ciento |
| Anillo O para cilindro |
1 por ciento |
| Cinturón sincrónico |
1 por ciento |
| Caja de herramientas |
1 juego |
- ¿ Qué?
