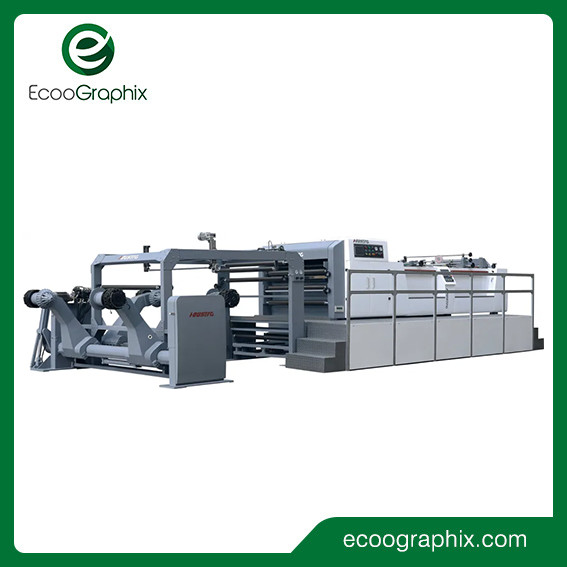

Laminadora y cortadora de rollos de papel de alta velocidad con corte longitudinal y recorte

Cortador de papel de hoja de impresión de alta velocidad

-La máquina cortadora de banda HSC aplica la técnica avanzada de Gran Bretaña

-La máquina es transmitida por servomotor.

-La velocidad de corte de papel es rápida y estable.
-El oso preciso de Alemania y el cuchillo de corte aseguran la alta precisión de corte.
-Control de interfaz de computadora con pantalla táctil, operación simple, estructura razonable, soportes anti-música, para garantizar un papel suave.
-Esta máquina es la máquina de procesamiento de papel que es muy popular en la industria de impresión y fabricación de papel y mejorará en gran medida la eficiencia y el beneficio para su empresa.

Especificación

Piezas de repuesto para máquinas

1. Máquina cortadora de un solo cuchillo de alta precisión
2. Sistema de ajuste prismático automático para papel.
3. Sistema de corte medio y recolección de residuos.
4. Equipo automático de conteo e inserción de etiquetas (marcado de conteo)
5. Equipos de transporte de papel
6. Sistema de control eléctrico
7. Motor impulsor
8. Accesorio
9. Estante de papel de doble eje neumático de cal (soporte de 2 rollos)
10. Sistema de emparejamiento automático, soporte de apilamiento de papel de cuerda controlado por motor

Soporte desenrollado
Tipo: tipo de brazo doble para bastidor de rollos de 3"6"12" con núcleo de papel
2 desenrolladores tipo pick-up ubicados en la parte trasera de la máquina dimensionados estructuralmente para poder sostener bobinas de un peso aproximado de 1500kgs.Los movimientos de subida y bajada son todos hidráulicos y se controlan directamente desde la consola mediante selectores que controlan las electroválvulas.
Presión de aceite para controlar el brazo de papel antes y después de cerrar, mover y levantar.Movimiento de elevación capaz de una operación estable y rápida, más simple y conveniente.

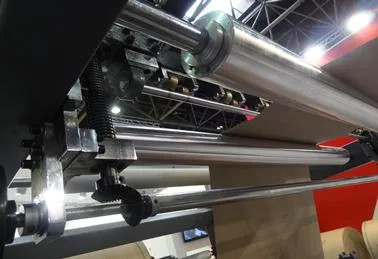

Unidad de corte
En el cuchillo, el método de corte británico para reducir la carga y el ruido cuando el cortador prolonga la vida útil del cortador.
En el cuerpo del rodillo de la cuchilla, la soldadura de acero proporcionó un mecanizado de precisión y un ajuste de equilibrio dinámico, lo que reduce de manera efectiva la vibración y el ruido de la operación de alta velocidad.
Bajo el cuchillo: bloque de cuchillos con fundición moldeada integralmente de hierro fundido, mecanizado de precisión, buena estabilidad.
El cortador trasero: hecho de procesamiento de cuchillo de precisión de acero especial, hoja de larga duración fácilmente ajustable.

Control electrónico

(el servo Yaskawa y Siemens PLC)
Comunicación del procesador TPC7062KS y Yaskawa, utilizado principalmente en la producción de monitoreo del estado operativo del equipo de entrada de datos e indicación de alarma de falla del sistema.La serie giratoria impulsa Yaskawa, la empresa JAPÓN Yaskawa I, unidad rápida, basada en la producción de parámetros de entrada de interfaz hombre-máquina a partir de la retroalimentación del codificador del rodillo de tracción de velocidad real y el posicionamiento preciso.

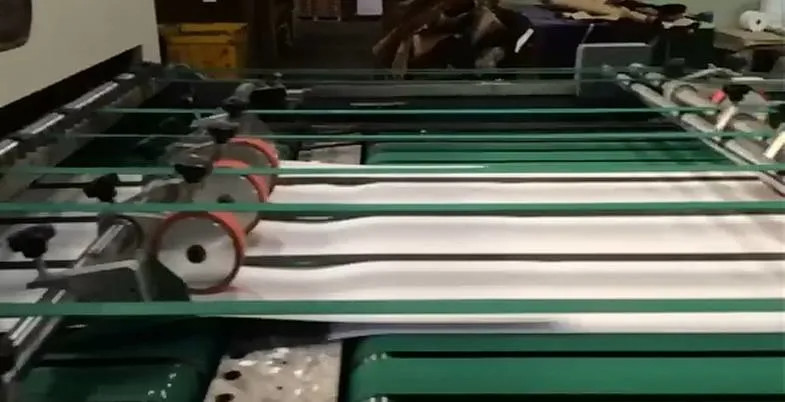

El transportador y el sistema de recogida de papel de jogger
Sistema de transporte con etapas múltiples: de alta velocidad a baja velocidad.Primero para separar el papel cortado rápidamente, y luego superponer el papel, luego recoger y apilar el papel.
Levante los juegos de papel apilados, la pila de papel a una altura considerable, que se cae automáticamente.La mesa apiladora tiene tres lados que sacuden la función de acabado, el lado del motor para impulsar el papel, el papel, en ambos lados por motor jogger de alta calidad para ajustar la amplitud del papel manualmente para mejorar la simplicidad y seguridad de la operación.

dispositivo rizado
El dispositivo rizado está en el rollo de papel antes del dispositivo de corte para eliminar el dispositivo de enrollamiento o plegado del rollo,para la estabilidad de la tensión del rollo de papel. El rollo de papel primero pasa a través(hasta el borde del rollo) componentes en el dispositivo de desconvolución, los rodillos son rodillo guía

El nuevo dispositivo anticurvatura
Elimine efectivamente la curvatura del rollo para hacer que el papel sea más plano, más propicio para la estabilidad de la tensión del rollo de papel.

Sistema de ajuste de cuadratura(Sistema de ajuste prismático automático para papel):
Ajuste la cuadratura del papel, nuestro ingeniero lo arreglará una vez y el operador no necesita reajustarlo.

cuchillo de corte
Se utilizan tres juegos de cuchillas para cortar y cortar en el medio.


Ajuste el ángulo automáticamente (sistema de alineación de papel)
La precisión del motor paso a paso está controlada por la longitud del tornillo de precisión de corte que ajusta la inclinación del grupo de cuchillas, para garantizar de manera efectiva el ángulo recto del borde del corte transparente, lo que reduce la pérdida de tiempo. Ajuste manualmente el ángulo de la tasa de error y el ajuste. .

Detención automática de atascos de papel:
Tenga un sensor para dar señales al sistema si hay algún atasco de papel en el transportador, y la máquina se detendrá inmediatamente para guardar los papeles.

Máquina automática de marcado:
Con un conteo preciso después del marcado de inserción, los operadores solo necesitan ingresar en la interfaz hombre-máquina después de la cantidad de papel, puede estar de acuerdo con la Configuración para marcar la cantidad de papel

La estructura principal de la máquina (soporte para cuchillos y soporte para soporte)
La pared principal de la máquina a través del análisis de elementos finitos, el análisis de vibraciones mecánicas y la optimización del marco, UTILIZA el hierro fundido nodular de alta calidad para la integración del diseño y, a través del mecanizado de precisión, perfecciona el fenómeno de resonancia entre los componentes de transmisión, hace que la operación sea más estable. , mejora la vida útil de las piezas de rodamiento.

Sistema de guía web
Estricto control de calidad del proceso, sistema de servocontrol duradero, sin mantenimiento, procesamiento fino, alta respuesta dinámica, sin almacenamiento en búfer, posicionamiento preciso, límite del controlador digital ajustable.La pantalla se puede configurar automáticamente para dormir para el funcionamiento automático, lo que puede ahorrar energía.La pantalla grande se muestra en tiempo real y el estado de funcionamiento del sistema es claro en el interior.

Motores impulsores:
1. Servomotor de CA y codificador para cuchilla cruzada
2. Motor de CA y transformador de frecuencia para transportador de alta velocidad y transportador de baja velocidad
3. Motor de CA para soporte de apilamiento de papel hacia arriba y hacia abajo
4. Motor AC para corredores
5. Motor AC para soporte de desbobinado
6. Motor de corriente alterna para recoger el borde de residuos


Más detalles
