Gran formato A0 Impresión offset CTP Fábrica de máquinas de placa
1. Aplicación
El CTP de gran formato cierra la brecha entre el diseño digital y la impresión offset tradicional a gran escala, lo que hace que sea económico producir materiales de gran formato de alta calidad de manera eficiente.

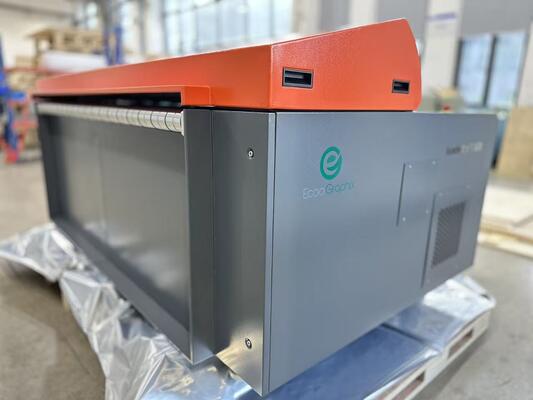

EcooGraphix VLF ((Very Large Format) Máquina térmica de CTP T1600S se puede utilizar para A0, B0 tamaño de papel carteles o gráficos de pared, libros grandes, catálogo, páginas amarillas,centro de procesamiento de envases y fabricación de placas, etc.. , con una velocidad de salida de 14 a 19 placas por hora.
En primer lugar, los archivos de diseño de impresión se realizan en computadora por el software RIP y Workflow, y luego los archivos se envían al CTP.Las imágenes de archivo son escaneadas por los láseres (830nm láser térmico o 405nm láser UV) a las placas de aluminio CTPEl escaneo láser endurece el revestimiento fotosensible de la placa CTP.
Luego la placa CTP pasa a través del procesador CTP, el químico de desarrollo está dentro del procesador CTP, para lavar el área no de imágenes de la placa CTP.La placa CTP se secará rápidamente en el procesador CTP después del lavado..
Por último, las placas CTP se colocan en la máquina de impresión offset, para los trabajos de impresión.
2.Principales características:
Tamaño máximo de la placa: 1,680×1350 mm
Características: Menos mano de obra, alta estabilidad y calidad de producción perfecta.
La placa UV y la placa térmica están disponibles para que usted reduzca el costo de producción.
La carga y descarga automáticas de las placas pueden mejorar la eficiencia de su fabricación.
En combinación con el cargador automático, el procesador y el apilador, la serie EcooGraphix VLF CTP puede lograr una impresión totalmente automática.
Sólo se necesita un operador para terminar todo el proceso de salida.
3Aplicación y muestra:
4Especificaciones técnicas:
| Modelo |
T-1600QM |
| Método de exposición |
Batería externa |
| Sistema de imágenes |
Laser de 825 nm |
|
Velocidad de salida
|
22 placas por hora |
| |
1630 mm x 1325 mm / 2400 dpi |
| Tamaños de las placas |
Las dimensiones máximas de las unidades de ensayo deberán ser de:
Se trata de un sistema de control de la velocidad. |
| Tamaño de exposición |
No más de 1680 mm x 1336 mm |
| Tipo de medio |
Placa CTP térmica positiva/negativa o placa no química |
| espesor de la placa |
0.15 mm a 0.30 mm o 0
27 mm t
0.40 mm (alternativa)
|
| Resolución |
Estándar: doble resolución 2400dpi y 1200dpi o opcional 2540dpi y 1270dpi Opción de alta resolución variable: máximo hasta 10800dpi en dirección de escaneo rápido 12800dpi disponible bajo petición |
| Repetibilidad |
± 0,01 mm ((exposición continua durante 4 veces o más en la misma placa a una temperatura de 23 °C y una humedad del 60%) |
| Interfaz |
Fibra óptica |
| Carga de las placas |
Sistema de carga automática semi-automático (alternativo) |
| Peso neto |
1 800 kg |
Tamaño de la máquina
(WxLxH) mm |
2400 x 1430 x 1110 |
| Fuente de alimentación |
3 fase 380V, consumo de energía (valor máximo):5.5KW |
|
Operación Env
el desarrollo
|
Temperatura recomendada:21-25°C;temperatura permitida:15-10.°C, humedad:<70%RH |
| Modelo |
T-1600S T1600SX |
| Método de exposición |
Batería externa |
| Sistema de imágenes |
64 canales |
256-canal |
| Diodo láser discreto de 830 nm |
| Velocidad de salida |
16 placas por hora |
25 placas por hora |
| |
1470 mm x 1180 mm / 2400 dpi |
| Tamaños de las placas |
El número máximo de unidades de ensayo es el siguiente: |
| Tipo de medio |
Placas térmicas de CTP |
| espesor de la placa |
0.15 mm a 0.30 mm o 0.27 mm a 0.40 mm (opcional) |
| Resolución |
2400dpi,1200dpi opcional: resoluciones dobles de 2,400dpi y 1,
Estándar: resoluciones dobles de 2.400dpi y 1.200dpi, o 2.540dpi y 1.270dpi (opcional)
Opción de alta resolución variable: máximo hasta 10.000 dpi en dirección de escaneo rápido
|
| Repetibilidad |
0.01 mm (exposición continua durante 4 veces o más en la misma placa a una temperatura de 23 °C y una humedad del 60%) |
| Interfaz |
USB 2.0 o USB3.0 (se recomienda el USB2.0) |
Fibra óptica (vía de fibra) |
| Carga de las placas |
Manual o automático con cargador automático |
| Peso neto |
Cuota de producción |
| Tamaño de la máquina |
2,355×1,910×1,217 mm (L×W×H) |
| Fuente de alimentación |
La potencia máxima de la unidireccional es de 220 V (valor máximo): 5,5 kW. |
| Medio ambiente de la operación |
Temperatura recomendada:21-25°C;temperatura permitida:15-10.°C, humedad:<70%RH |
