La máquina de encachado de la ventana automática está para la caja de ventana y la caja del cartón. Es el tipo de la tecnología más avanzada de máquina que remienda de la ventana que ofrece con la alta precisión, la alta estabilidad y la operación fácil. Puede dirigir con la cartulina, papel de tablero del cartón, tal como caja de regalo, caja de juguetes, caja de la camisa, caja de la leche y por eso, del alimentador directo al corte exacto. La máquina principal tiene 5 porciones: alimentador, colocando la parte, pegando, cabeceo, entrega.
Utilizamos más las piezas de la importación de 90%, como la correa americana del alimentador del Ecer-poder, cadena de Japón, los transportes e interruptor de Photoelcetric, contactor de Alemania Schneider, tacto s de Taiwán creen y PLC.

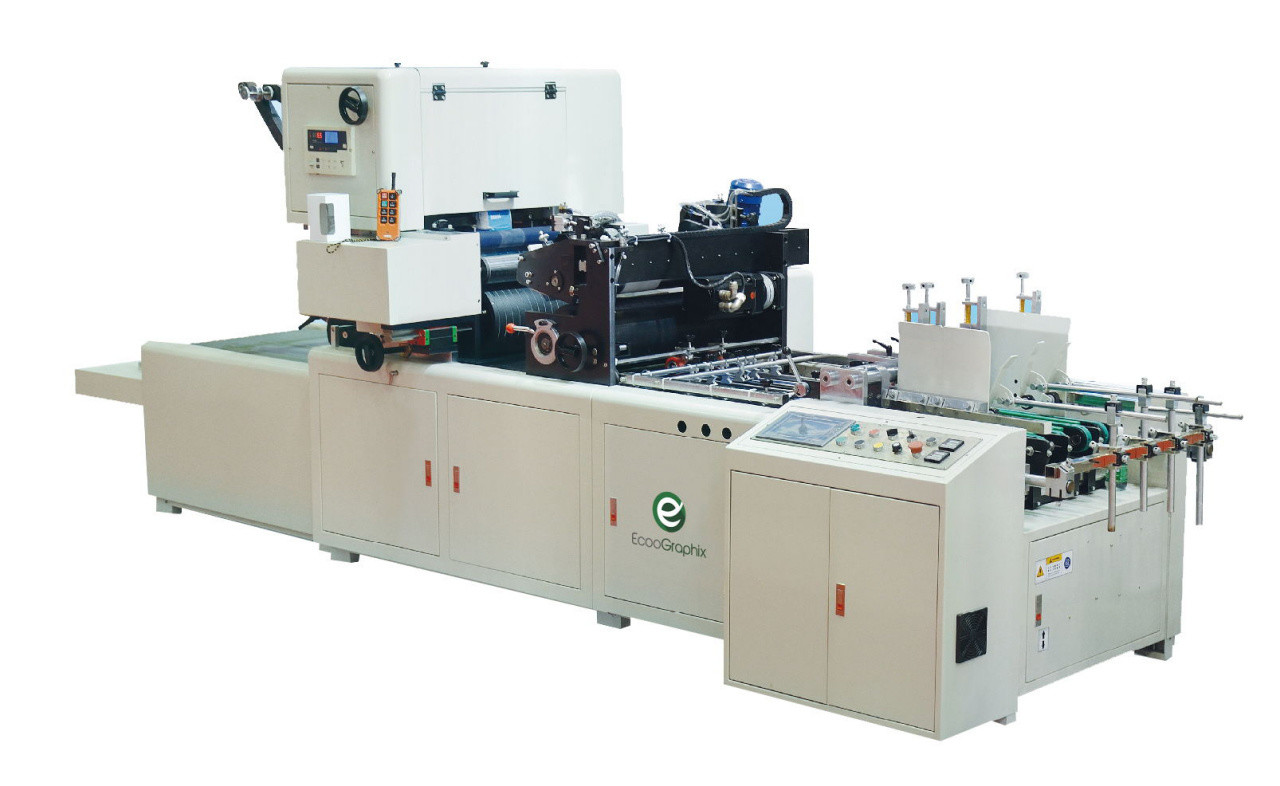

Máquina del remiendo de la ventana RT-600
| Tamaño de Max. Sheet (W*L) | 520mm*600m m |
| Tamaño Min. Sheet (W*L) | 80mm*100m m |
| Tamaño de Max Window (W*L) | 400mm*400m m |
| Tamaño Min. Window (W*L) | 30mm*45m m |
| Grueso de papel | Cartulina: ² del ² ~~2000gr/m de los 200gr/m de cartón corrugado: de grueso de micro-flute~6mm |
| Espesor del film | 0.03-0.2um |
| Material de la película | ANIMAL DOMÉSTICO, PVC, PP, OPP, PE o papel |
| Exactitud | (izquierdo/derecho) ±0.5mm (top/parte inferior) ±1mm |
| Dimensión de la máquina | 4500mm*1500mm*1700m m |
| Peso de la máquina | 3300kg |
| Poder del motor principal | 3kw |
| Poder del rodillo del pegamento | 0.09kw |
| Poder del motor de la entrega | 0.37kw |
2. Detalles
a. Pegado de la sección
El pegado de la sección consiste en el rodillo plateado cromo del pegamento, placa de la separación del pegamento, guía lateral y molde del pegado
La sección de pegado se puede sacar fácilmente para fijar y limpiar
La placa de la separación del pegamento es ajustable controlar la cantidad y el área del pegamento
Si la máquina para, el cilindro levantará el rodillo del pegamento y entonces conducido por otro motor para evitar escaparse del pegamento
La opción de pre-hace la tabla lista está disponible. El operador puede poner el molde fuera de la máquina
b. Posición y arreglo
La sección de cese se equipa de las ruedas de calefacción independientes para arrugar
Hay un cilindro independiente calentado por el aceite para aplanar la película plástica curvada
Equipado del sistema de la esquina del corte controlado por el servo para hacer la película plástica lisa
Equipado del sistema del micro-ajuste
c. Alimentador
Equipado del sistema de alimentación de una correa más baja, la máquina tiene el sistema de elevación de la viruta y sistema de elevación de la correa. La característica del sistema de elevación de la correa es capacidad así cada vez mayor de alta velocidad. La característica del sistema de elevación de la viruta es que la correa de alimentación puede ser funcionada con continuamente mientras que las cajas pueden pasar a través del sistema de elevación de la viruta movible ascendente/hacia abajo. Este sistema de elevación de la viruta es flexible en capaz de alimentar diversas cajas sin el rasguño de las cajas. Nuestro diseño de sistemas de alimentación es una tecnología anticipada. El alimentador de correa síncrono se equipa del sistema de succión. En la cadena que ajusta la sección allí sea cuatro cadenas de alimentación.
Hay una puerta de alimentación en el alimentador que permite que usted ajuste el carril superior sin la herramienta adicional. Este carril superior se hace del acero plano y está conectado con la parte media del bastidor. Este sistema es confiable que se aseguran que el registro del carril, de la cartulina y de la cadena sea exacto. Incluso cuando hay atasco serio, la posición es exacta y usted puede utilizar micro-ajuste para ajustar.
d. cabeceo
Las cajas son entregadas de la sección de pegado a la sección que remienda de la ventana por la succión. La succión se corre individualmente y es registrada por el sensor. Cuando hay hoja en blanco, la tabla de la succión irá abajo a evitar pegarse del pegamento en la correa. El operador puede ajustar el volumen de aire de la succión según el tamaño de la caja. El cilindro de la succión se hace del material especial. Es liso de modo que la velocidad del cabeceo sea alta y no haya rasguño en la película plástica.
Cuando el cilindro del cuchillo está rodando, él los intercrosses con otra barra fija y por lo tanto cortar del cuchillo la película plástica como las “tijeras”. El filo es plano y liso. El cilindro del cuchillo está con soplar ajustable o el sistema de succión para asegurar la película plástica se remienda en la ventana de la caja exactamente.
e. entrega
La correa en la sección de la entrega es ancha. El operador puede ajustar la altura de la correa y los productos finales se alinean adentro
una línea recta
La velocidad de la correa en la sección de la entrega se puede ajustar como la misma velocidad de la máquina
