AutomáticoTroqueladora en líneaCon estampado térmico TDS790
Breve introducción

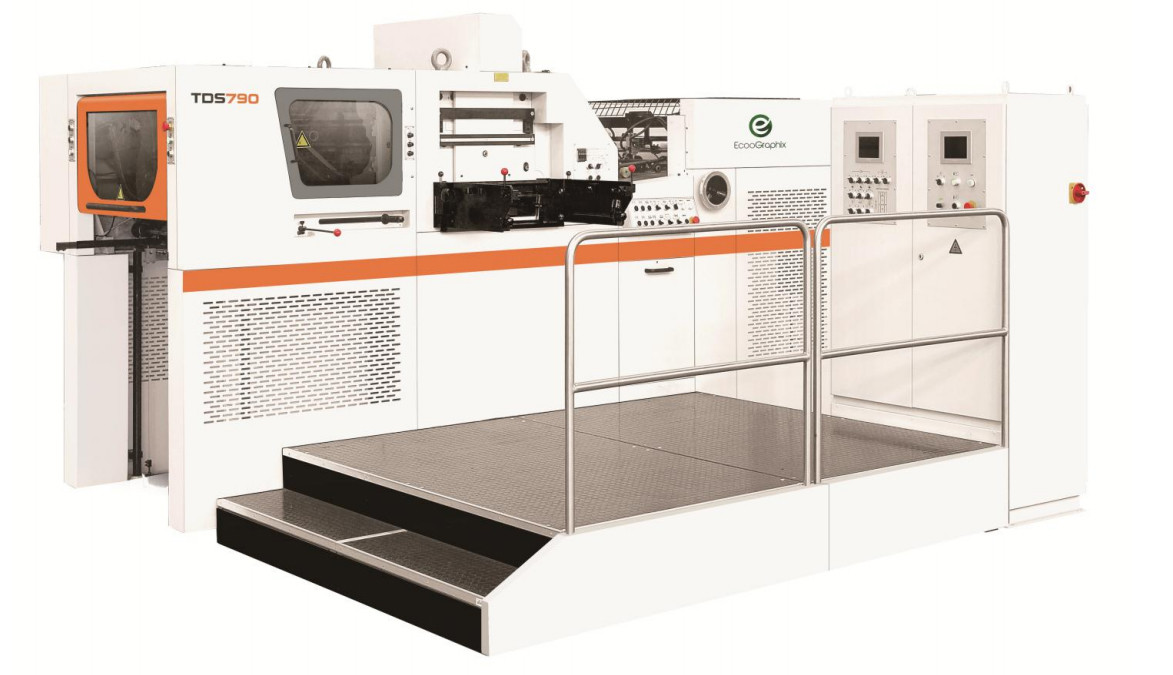

TDS790Máquina automática de troquelado e impresión en calienteesConstaba de unidad de alimentación, unidad principal y unidad de entrega.. Alimentación y entrega ininterrumpidas, sistema de control eléctrico están disponibles con la máquina. El insertador, el preapilado, la unidad de extracción, la bomba BECKER y el estampado térmico son todas sus opciones. Se utiliza para estampado automático de material en rollo, después de la impresión y laminación.
Solicitud
Adecuado para la producción de cajas de papel, vasos de papel, etiquetas para envolver, gofrado de cartón, bolsas de papel portátiles, fundas de papel, PVC, plásticos diversos, etc.
Presupuesto
ModeloTDS790
Máx. Tamaño de hoja (mm) 790×560
Mín. Tamaño de hoja (mm)310×210
Máx. Tamaño de troquelado (mm) 760×520
Máx. Tamaño de estampado (mm)760×525
Tamaño interior de la persecución (mm)780×530
Altura de las reglas de corte (mm)23.8
Distancia entre placas (mm) 51,5
Máx. Presión (norte)120×104
Rango de existenciasMín. Hoja 90g/m2, cartón 157-2000g/m2, Mi, Si flauta
Mín. Margen de agarre (mm) 6
Máx. Velocidad de la máquina (s/h) 5500
Máx. Velocidad de estampado (s/h)5000
El espesor de la placa de estampado (mm) 5(Opcional 4+1)
Ejes de alimentación longitudinales3
Ejes de alimentación transversales2
Altura de la pila de alimentación (mm)1200
Altura de pila de entrega (mm) 950
Sistema de calefacción eléctrica8 zonas
Mín. Ancho de la lámina (mm) 40
Núcleo del carrete de lámina (mm)25(1'') 76(3'')
Potencia nominal (kilovatios)26
Suministro de aire0,8-1,0 MPa, ≥0,6 m³/min
Dimensión total (mm) 3855×3650×2210
Peso de la máquina (kg)8500
| Modelo |
TDS790 |
| Máx. Tamaño de hoja (mm) |
790×560 |
| Mín. Tamaño de hoja (mm) |
310×210 |
| Máx. Tamaño de troquelado (mm) |
760×520 |
| Máx. Tamaño de estampado (mm) |
760×525 |
| Tamaño interior de la persecución (mm) |
780×530 |
| Altura de las reglas de corte (mm) |
23.8 |
| Distancia entre placas (mm) |
51,5 |
| Máx. Presión (norte) |
120×104 |
| Rango de existencias |
Mín. Hoja 90g/m2, cartón 157-2000g/m2, Mi, Si flauta |
| Mín. Margen de agarre (mm) |
6 |
| Máx. Velocidad de la máquina (s/h) |
5500 |
| Máx. Velocidad de estampado (s/h) |
5000 |
| El espesor de la placa de estampado (mm) |
5(Opcional 4+1) |
| Ejes de alimentación longitudinales |
3 |
| Ejes de alimentación transversales |
2 |
| Altura de la pila de alimentación (mm) |
1200 |
| Altura de pila de entrega (mm) |
950 |
| Sistema de calefacción eléctrica |
8 zonas |
| Mín. Ancho de la lámina (mm) |
40 |
| Núcleo del carrete de lámina (mm) |
25(1'') 76(3'') |
| Potencia nominal (kilovatios) |
26 |
| Suministro de aire |
0,8-1,0 MPa, ≥0,6 m³/min |
| Dimensión total (mm) |
3855×3650×2210 |
| Peso de la máquina (kg) |
8500 |
Detalle
♥ Barra de agarre
Adopta una aleación de aluminio de alta resistencia para prolongar la resistencia y aligerar el peso, y el diseño es especialmente adecuado para papel fino.
♣ Embrague de caja de cambios
El sistema intermitente protege la máquina contra sobrecargas y el sistema de transferencia de torque adopta el diseño de ranura de llenado de bolas. El diseño asimétrico puede transferir la fuerza perfectamente y también restablecerse fácilmente después de una sobrecarga.
Características principales
1) El variador de unidad principal utiliza el control del inversor de CA. El embrague de aire es importado para el funcionamiento y frenado de la máquina.
2) Microprocesador compuesto por PLC y programa para monitorear el funcionamiento de toda la máquina. Más bocetos visuales e indicaciones verbales de problemas en la pantalla táctil de la unidad principal para permitirle encontrar los problemas causados en el menor tiempo posible para reducir el tiempo de inactividad de la máquina.
Sección de troquelado
· El sistema de accionamiento de palanca de engranaje helicoidal de precisión garantiza un movimiento suave y dinámico del plato inferior
· Platina superior de papelería de precisión
· Bloqueo de persecución a mano
· Cadena impulsora de barra de agarre de alta calidad
· Sistema de conducción de barra de agarre con índice de 2 levas de última generación para garantizar un movimiento intermitente suave y preciso de la barra de agarre
Sistema de estampado de láminas
· Cinco ejes de tracción de lámina accionados por servomotor, cada uno programable individualmente para paso corto y largo de lámina en 3 ejes en direcciones longitudinales; 2 ejes en dirección transversal
· Consola de estampación con pc industrial, pantalla táctil Pro-Face y 6 termómetros para ajuste de láminas y control de temperatura con temporizador de precalentamiento de la máquina
· Base calefactora con 6 zonas de calentamiento, cada temperatura ajustable individualmente
· Sistema de aviso de longitud de lámina
Producción y embalaje
Desde la producción hasta la entrega, cuidamos cada detalle para garantizar la buena calidad del producto y el servicio a los clientes.
Certificados
Preguntas frecuentes
|
P1: ¿Cuáles son sus principales productos?
A:Nuestros productos principales son CTP térmico en línea/fuera de línea de preimpresión 4up y 8up, CTCP, VLF CTP, Flexo CTP, procesador, planchas offset, tintas offset, mantillas de impresión offset, equipos de embalaje de posimpresión, etc.
Puede obtener el equipo y los consumibles todo en uno y no preocuparse por el servicio posventa de nuestra empresa.
|
|
P2: ¿Dónde está su fábrica?
A:Nuestra fábrica de máquinas procesadoras CTP se encuentra en Shanghai. ¡Le invitamos cordialmente a visitar nuestra fábrica!
|
|
P3: ¿Existe alguna certificación para su procesador CTP?
A:Sí, todas nuestras máquinas han sido certificadas por SGS y CE.
|
|
P4: ¿Pueden suministrarnos también el flujo de trabajo y el RIP?
A:Sí, podemos proporcionar Workflow Brainnew y RIP Compose V12.
|
|

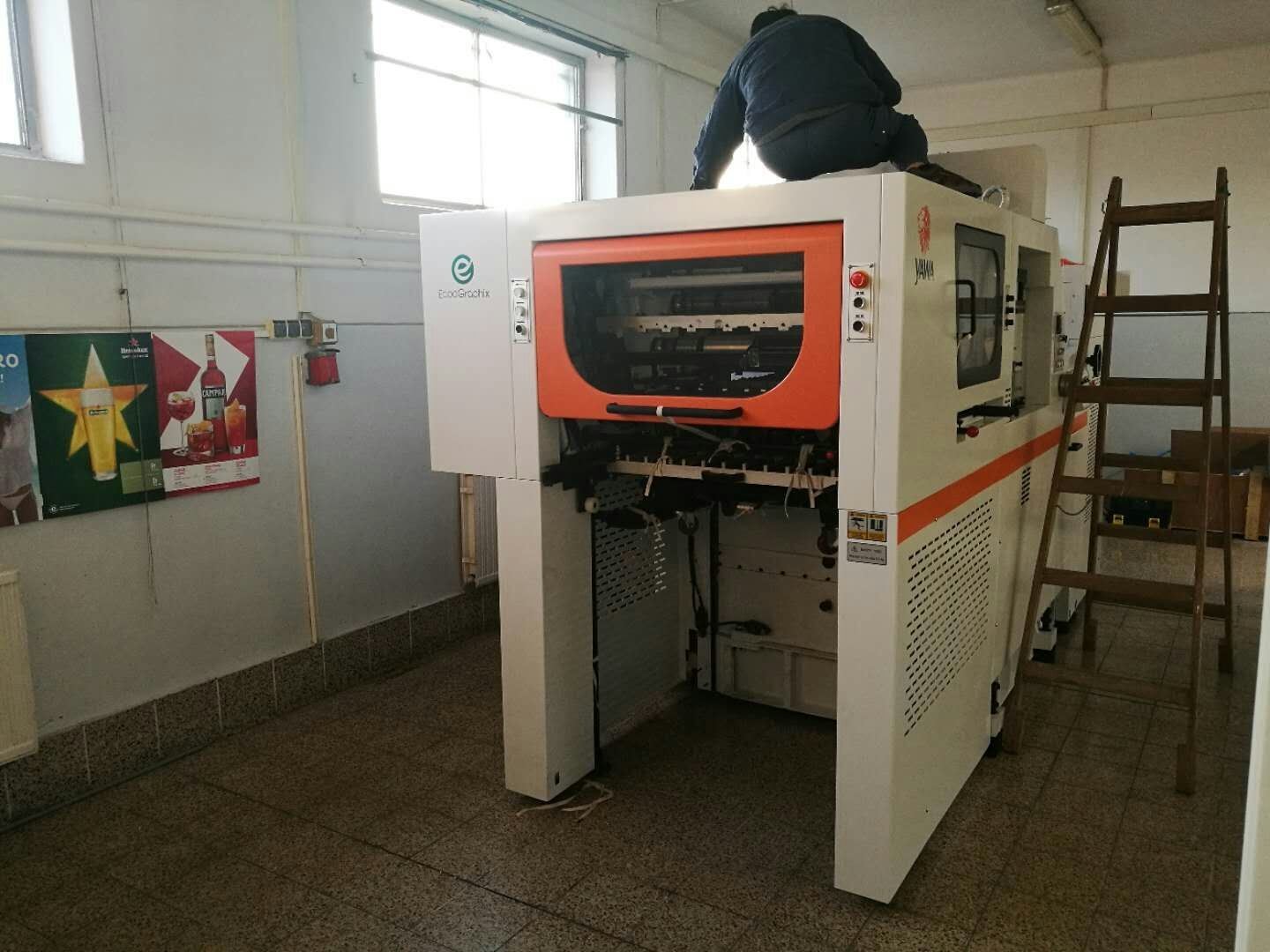

P5: ¿Qué pasa con la instalación y el soporte técnico posventa?
A:Nuestro ingeniero puede acudir para ayudar en la instalación y proporcionar la formación necesaria. El comprador debe tomar en cuenta los billetes de avión de ida y vuelta, los gastos de servicio y el coste del alojamiento local. Cualquier problema o duda estaremos a su disposición 7×24 horas. Entre nuestra gran cantidad de instalaciones CTP en todo el mundo, también hay muchos usuarios finales (impresores) que han comprado los productos CTP de EcooGraphix China directamente y el equipo de servicio técnico de EcooGraphix brinda soporte a estas instalaciones de forma remota con visitas regulares al sitio.
Todos estos impresores usuarios finales ejecutan los sistemas CTP con total satisfacción gracias a nuestra sólida calidad, servicio remoto perfecto y capacitación y mantenimiento exhaustivos. Si es un impresor y está considerando comprar directamente en EcooGraphix China, no habrá problemas con las instalaciones, la capacitación y el servicio posventa. Garantizamos su satisfacción.
|
