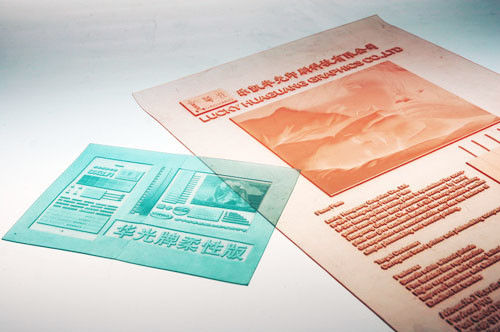

Placa convencional de Flexographix
Datos técnicos
|
Tipo
|
R700-II
|
R635
|
R550
|
R470
|
R394-II
|
R394-III
|
R318L
|
R284-II
|
R284M-II
|
|||||||
|
Grueso (milímetros)
|
7,00
|
6,35
|
5,50
|
4,70
|
3,94
|
3,94
|
3,18
|
2,84
|
2,84
|
|||||||
|
Rigidez
(Orilla A)
|
38-40
|
34
|
34
|
36
|
43
|
38
|
39
|
48
|
53
|
|||||||
|
Recomiende el alivio (los milímetros)
|
3.2-3.8
|
2.2-3.0
|
2.0-3.0
|
1.2-2.2
|
1.8-2.0
|
1.8-2.0
|
0.9-1.5
|
1.0-1.4
|
1.0-1.4
|
|||||||
|
Reproducción de la imagen
|
3~el95%
|
3~el95%
|
3~el95%
|
3~el95%
|
3~el95%
|
3-95%
|
2-95%
|
2~el95%
|
2~el95%
|
|||||||
|
Línea máxima línea/pulgada
|
85
|
85
|
85
|
85
|
100
|
100
|
120
|
120
|
120
|
|||||||
|
Línea aislada mínima
|
0.30m m
(0.012inch)
|
0.30m m
(0.012inch)
|
0.30m m
(0.012inch)
|
0.30m m
(0.012inch)
|
0.30m m
(0.012inch)
|
0.30m m
(0.012inch)
|
0.175m m
(0.007inch)
|
0.175m m
(0.007inch)
|
0.175m m
(0.0068inch)
|
|||||||
|
Punto aislado mínimo
|
0.50m m
(0.02inch)
|
0.50m m
(0.02inch)
|
0.50m m
(0.02inch)
|
0.50m m
(0.02inch)
|
0.50m m
(0.02inch)
|
0.50m m
(0.02inch)
|
0.25m m
(0.01inch)
|
0.25m m
(0.01inch)
|
0.25m m
(0.01inch)
|
|||||||
|
Tinta conveniente
|
Conveniente para el agua y la tinta a base de alcohol, incompatible con tinta a base de aceite, el solvente del hidrocarburo o la tinta que contiene el acetato de etilo de más el de 25%
|
|||||||||||||||
|
Tipo
|
R284H
|
R284L
|
R254-II
|
R228LS
|
R170LS
|
R170H
|
Rl14LS
|
Rl14H
|
||||||||
|
Grueso (milímetros)
|
2,84
|
2,84
|
2,54
|
2,28
|
1,70
|
1,70
|
1,14
|
1,14
|
||||||||
|
Rigidez
(Orilla A)
|
58-60
|
39
|
56
|
56
|
60-62
|
70-72
|
69-70
|
76-78
|
||||||||
|
Recomiende el alivio (los milímetros)
|
1.0-1.4
|
1.0-1.2
|
1.0-1.2
|
1.0-1.2
|
0.7-0.9
|
0.7-0.9
|
0.6-0.7
|
0.6-0.7
|
||||||||
|
Reproducción de la imagen
|
2-95%
|
2-95%
|
2-95%
|
2-95%
|
2~el95%
|
2~el95%
|
2-95%
|
2-95%
|
||||||||
|
Línea máxima línea/pulgada
|
120
|
133
|
133
|
133
|
150
|
150
|
150
|
150
|
||||||||
|
Línea aislada mínima
|
0.175m m
(0.0068inch)
|
0.15m m
(0.0059inch)
|
0.15m m
(0.0059inch)
|
0.15m m
(0.0059inch)
|
0.15m m
(0.0059inch)
|
0.10m m
(0.004inch)
|
0.10m m
(0.004inch)
|
0.10m m
(0.004inch)
|
||||||||
|
Punto aislado mínimo
|
0.25m m
(0.01inch)
|
0.2m m
(0,0079)
|
0.2m m
(0,0079)
|
0.20m m
(0.0079inch)
|
0.20m m
(0.0079inch)
|
0.20m m
(0.0079inch)
|
0.2m m
(0,0079)
|
0.2m m
(0,0079)
|
||||||||
|
Tinta conveniente
|
conveniente para el agua y la tinta a base de alcohol, incompatible con tinta a base de aceite y tinta solvente del hidrocarburo
|
Conveniente para la Ultravioleta-tinta, agua, tinta a base de alcohol
|
Conveniente para el agua, la tinta a base de alcohol y la Ultravioleta-tinta
|
|||||||||||||
Estructura de la placa
Fábrica
Tamaño de la placa del defecto
| Grueso (milímetros) | |
| Tamaño | 762×1016 (30×40) |
| milímetro (pulgada) | 1067×1524 (42×60) |
| 1067×2032 (42×80) | |
| 1200×2032 (47.2×80) | |
| 1270×2032 (50×80) | |
| tamaño máximo | 1320x3050m m |
