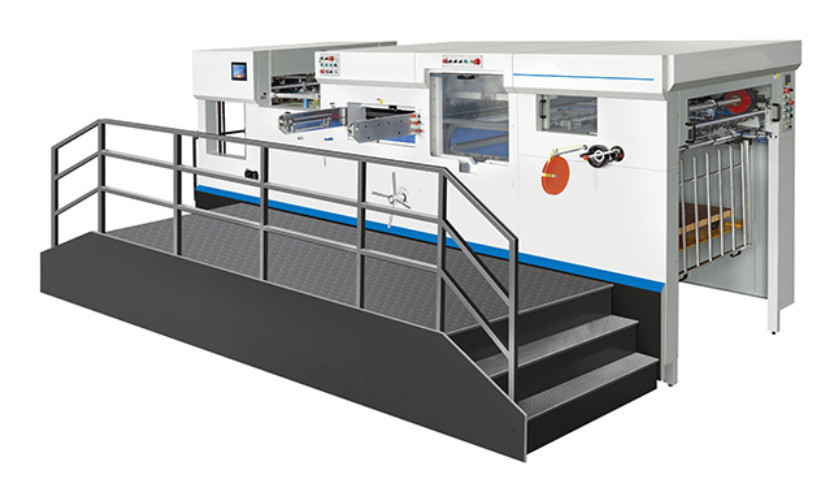

Control Preciso Totalmente Automática Plana
Troqueladora Con Desbarbado
○ Introducción ○
Las troqueladoras automáticas se utilizan comúnmente para embalajes generales, como etiquetas, tarjetas, envases de alimentos, etc.
La troqueladora automática 1080BQ es uno de nuestros productos más vendidos, especialmente en Europa. Por ejemplo, en el Reino Unido, Hungría, Rumanía, Croacia, Portugal, Bulgaria y la República Checa.
La troqueladora automática 1080BQ es una máquina muy estable, y su primera versión fue diseñada hace 20 años. Hasta la fecha hemos vendido más de 300 máquinas de estampado automáticas en todo el mundo.
Se utiliza para el estampado automático de material en rollo, después de la impresión y laminación. Adecuada para la producción de cajas de papel, vasos de papel, etiquetas envolventes, gofrado de cartón, bolsas de papel portátiles, cubiertas de papel, PVC, plásticos diversos, etc...
○ Especificación ○
Troqueladora Automática
Modelo
ECOO-1080BQ
Tamaño Máx. de Hoja(mm)
1080 x 780
Tamaño Mín. de Hoja(mm)
400 x 330
Tamaño Máx. de Troquelado(mm)
1075 x 770
Tamaño Interior del Chasis(mm)
1100 x 790
Tamaño de la Placa de Corte(mm)
1080 x 780
Margen Mín. de Pinza(mm)
7
Precisión de Troquelado(mm)
≤ ±0.1
Presión Máx.(T)
300
Velocidad Máx. de Máquina(s/h)
7000
Altura de Pila de Alimentación(mm)
1550
Altura de Pila de Entrega(mm)
1400
Rango de Material
Papel cartulina: 0.1~2 mm; Papel corrugado: < 4 mm
Potencia
17.8kw
Dimensión(mm)
5880(+1650) x 2100(+1600) x 2350
Peso(T)
17.6
| Troqueladora Automática |
| Modelo |
ECOO-1080BQ |
| Tamaño Máx. de Hoja(mm) |
1080 x 780 |
| Tamaño Mín. de Hoja(mm) |
400 x 330 |
| Tamaño Máx. de Troquelado(mm) |
1075 x 770 |
| Tamaño Interior del Chasis(mm) |
1100 x 790 |
| Tamaño de la Placa de Corte(mm) |
1080 x 780 |
| Margen Mín. de Pinza(mm) |
7 |
| Precisión de Troquelado(mm) |
≤ ±0.1 |
| Presión Máx.(T) |
300 |
| Velocidad Máx. de Máquina(s/h) |
7000 |
| Altura de Pila de Alimentación(mm) |
1550 |
| Altura de Pila de Entrega(mm) |
1400 |
| Rango de Material |
Papel cartulina: 0.1~2 mm; Papel corrugado: < 4 mm |
| Potencia |
17.8kw |
| Dimensión(mm) |
5880(+1650) x 2100(+1600) x 2350 |
| Peso(T) |
17.6 |
○ Características ○
1. Diseño perfecto, ensamblaje fino, buena estabilidad, gran seguridad y bajo ruido.
2. Tecnología de transmisión de tornillo sin fin, gusano y cigüeñal, alta presión de troquelado y larga vida útil.
3. Mecanismo de holgura de alta precisión, alta precisión de troquelado y operación estable.
4. Adopta un cabezal alimentador con tecnología europea, la succión de papel es ajustable, estable y precisa, y el papel tiene una gran aplicabilidad.
5. Alimentación de papel sin paradas, pilas de papel pre-codificadas y mecanismos de pago y recogida de papel pueden acortar el tiempo auxiliar y mejorar la eficiencia del trabajo.
6. Chasis de placa de troquelado y mecanismo de placa inferior, diseño humanizado, carga y ajuste de placa rápidos y convenientes.
7. (Opcional) Mecanismo de enlace de tres chasis con función de eliminación de residuos, diseño humanizado, instalación rápida y conveniente de la placa de eliminación de residuos y ajuste de la placa de eliminación.
8. El dispositivo neumático de bloqueo de placas hace que el chasis de la placa sea más firme, preciso y ahorre tiempo.
9. El dispositivo de ajuste fino del calibre frontal, calibre lateral y alimentador de papel hace que el posicionamiento del papel sea más preciso.
10. El control de nivel fotoeléctrico de doble hoja, hojas torcidas y hojas vacías garantiza la precisión y estabilidad del papel y reduce el desperdicio.
11. El diseño modular del control eléctrico adopta componentes eléctricos importados para garantizar un control preciso y una buena fiabilidad.
12. Interfaz hombre-máquina con pantalla táctil, monitorización y visualización dinámica en tiempo real del estado de funcionamiento, ajuste y solución de problemas de la máquina de forma cómoda y rápida.
13. El sistema de suministro de aceite de refrigeración circulante garantiza que las piezas móviles de la máquina tengan una buena lubricación y sean duraderas.
14. El sistema de suministro de aceite automático temporizado y cuantitativo garantiza que otras piezas móviles de la máquina estén completamente lubricadas y tengan una larga vida útil.
○ Detalles ○
Cabezal alimentador de precisión con tecnología europea para cartón y papel corrugado. Cuatro succión y cuatro alimentación, el ángulo de succión se puede ajustar según la deformación del papel.
Regulación lateral de doble propósito de empuje-tirón de dos lados. Detector de doble hoja electromecánico. La mesa principal de alimentación de papel se cambia sin detener la máquina. Rodillo de transporte de papel de poliuretano súper resistente al desgaste.
Las piezas de soporte de carga son de hierro dúctil de alta resistencia QT500, que tiene alta resistencia y nunca se deforma.
Cigüeñal de acero aleado tratado con proceso especial.
Engranaje de tornillo sin fin y tornillo sin fin súper resistentes al desgaste.
Sistema de lubricación de aceite circulante con bomba de aceite de alta presión de Taiwán. Mecanismo intermitente de alta precisión.

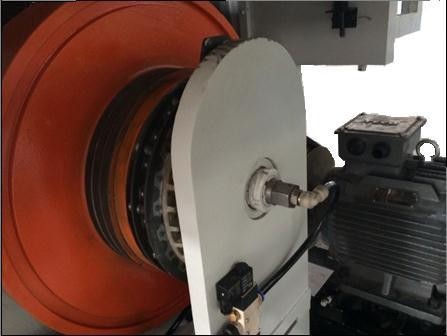

Junta rotativa SMC de Japón. Mecanismo de regulación de presión de precisión.
Dispositivo automático de organización de papel, dispositivo de soplado de aire bidireccional para la entrega para garantizar que el papel grueso y fino se pueda entregar de forma ordenada.
La sección de entrega está equipada con un panel de control para una operación más fácil de usar. Fotoeléctrico de entrega de papel para garantizar una entrega ordenada. Sistema de control de elevación automática de la mesa de entrega. Equipado con dispositivo de entrega sin paradas.
○ Producción y Embalaje ○
Desde la producción hasta la entrega, cuidamos cada detalle con mucho esmero para garantizar la buena calidad del producto y el servicio a los clientes.
○ Certificados ○
○ Preguntas Frecuentes ○
P1: ¿Cuáles son sus productos principales?
R: Nuestros productos principales son las CTP térmicas en línea/fuera de línea Prepress 4up y 8up, CTCP, VLF CTP, Flexo CTP, Procesador, Planchas Offset, Tintas Offset, Mantas de Impresión Offset, Equipos de Embalaje Post-prensa y así sucesivamente.
Puede obtener el equipo y los consumibles todo en uno y no preocuparse por el servicio postventa de nuestra empresa.
P2: ¿Dónde está su fábrica?
R: Nuestra fábrica de máquinas procesadoras CTP está en Shanghai, ¡le damos una cálida bienvenida a visitar nuestra fábrica!
P3: ¿Cuál es el tiempo de entrega?
R: El tiempo de entrega es normalmente de 30 días. Podemos acelerar para casos de emergencia.
P4: ¿Hay alguna certificación para su máquina?
R: Sí, todas nuestras máquinas han sido certificadas por SGS y CE.
P5: ¿Cuál es el período de garantía?
R: Garantía de un año. (Para las piezas de la máquina, tenemos una garantía de un año. Para el motor, garantía de tres meses. Para las piezas de repuesto que entran en contacto con la tinta, como el depósito de tinta, la bomba de tinta, el cabezal de impresión, no tenemos garantía. Es lo mismo en el mercado.)
P6: ¿Cuál es su plazo de pago normal?
R: Normalmente, 30% de depósito TT, 70% antes del envío, o LC a la vista.
P7: ¿Qué pasa con la instalación y el soporte técnico postventa?
R: Nuestro ingeniero puede ir a ayudar con la instalación y proporcionar la formación necesaria. El comprador debe pagar los billetes de avión de ida y vuelta, el cargo por servicio y los gastos de alojamiento local. Ante cualquier problema o pregunta, estaremos a su disposición las 24 horas del día, los 7 días de la semana. Entre nuestras grandes cantidades de instalaciones CTP en todo el mundo, también hay muchos usuarios finales (impresores) que han comprado los productos CTP directamente de EcooGraphix China y el equipo de servicio técnico de EcooGraphix apoya estas instalaciones de forma remota con visitas in situ regulares.
Estos impresores usuarios finales ejecutan los sistemas CTP con plena satisfacción debido a nuestra calidad robusta, servicio remoto sin interrupciones, formación exhaustiva y mantenimiento. Si usted es un impresor que está considerando comprar directamente de EcooGraphix China, no hay ningún problema con las instalaciones, la formación y el servicio postventa. Garantizamos su satisfacción.
