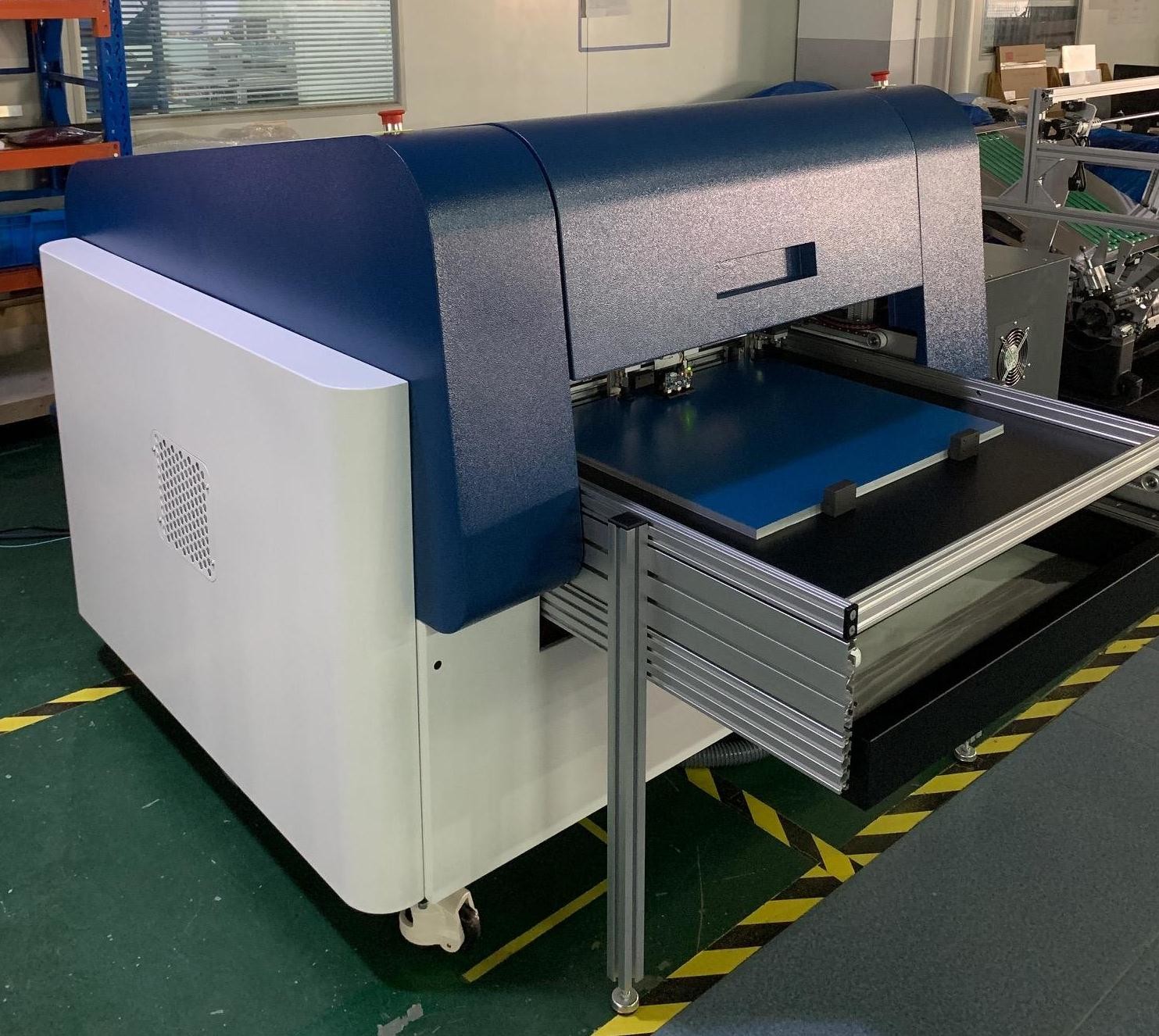

el laser 825nm integró la máquina de la placa del CTP con solo Autoloader del casete

T-400QS en líneaMáquina CTP automática

ConCargador automático de casete únicoIntegrado

▽ ---- ★ ---- ▽ ---- Especificación ---- ▽ ---- ★ ---- ▽

Modelo
T-400QS

Método de exposición
tambor externo

Sistema de imágenes
láser de 825 nm

Rendimiento
800 x 660 mm, 2400 ppp, sensibilidad de la placa 120 mj/cm²

Tamaños de placa
Máx. 800 mm x 660 mm, mín. 270 mm x 270 mm

Espesor de la placa
0,15 mm, 0,30 mm

Resolución
Estándar: 2400 ppp o 1200 ppp

Repetibilidad
0,01 mm

Interfaz
Fibra óptica (Fiberway)

Carga de placa
Estándar: cargador automático de casete único con función de inserción manual de placas

Sistema de punzonado en línea
Característica opcional (disponible a pedido): perforación interna (máximo cuatro juegos de perforaciones)

Tamaño de la máquina (ancho x largo x alto) mm
1450 x 1950 x 1290 (longitud adicional de 600 mm para el transportador a la unidad de lavado)

Fuente de alimentación
Máquina CTP (monofásica: 220 V, potencia máxima (valor máximo): 4 KW)
Cargador automático simplificado (monofásico: 220 V; potencia máxima (valor máximo): 900 W)
Cargador automático de casetes múltiples (monofásico: 220 V; potencia máxima (valor máximo): 1100 W)

Operación Ambiente
Recomendado: 21-25ºC, Temperatura permitida: 15-30ºC, Humedad relativa: 40-70%

Tamaño y huella(Nota: Se incluye un transportador con una longitud de 600 mm, que no se muestra en el siguiente gráfico)

​

​

▽ --- ★ --- ▽ ---- Mejora general del rendimiento ---- ▽ --- ★ --- ▽
​

Motor lineal Además de una alta aceleración, el motor lineal ofrece un funcionamiento extremadamente estable y una alta precisión de posicionamiento.	Tambor de accionamiento directo del motor La aplicación de la tecnología de tambor de accionamiento directo por motor acelera el tiempo de arranque y mejora en gran medida la eficiencia de la producción.

​

Fabricación de placas completamente automática con opción de punzonado en línea
Equipado con carga y descarga automática de placas, alimentación automática y función de perforación automática (como opción), puede funcionar continuamente sin interrupción para maximizar el rendimiento.

Casete de carga automática de placas
El sistema de carga automática de placas de gran capacidad puede cargar 100 placas al mismo tiempo, y también hay una ruta de inserción manual de placas.incluido.

▽ ---- ★ ---- ▽ ---- Producción y embalaje ---- ▽ ---- ★ ---- ▽

Desde la producción hasta la entrega, cuidamos cada detalle para garantizar la buena calidad del producto y el servicio a los clientes.
