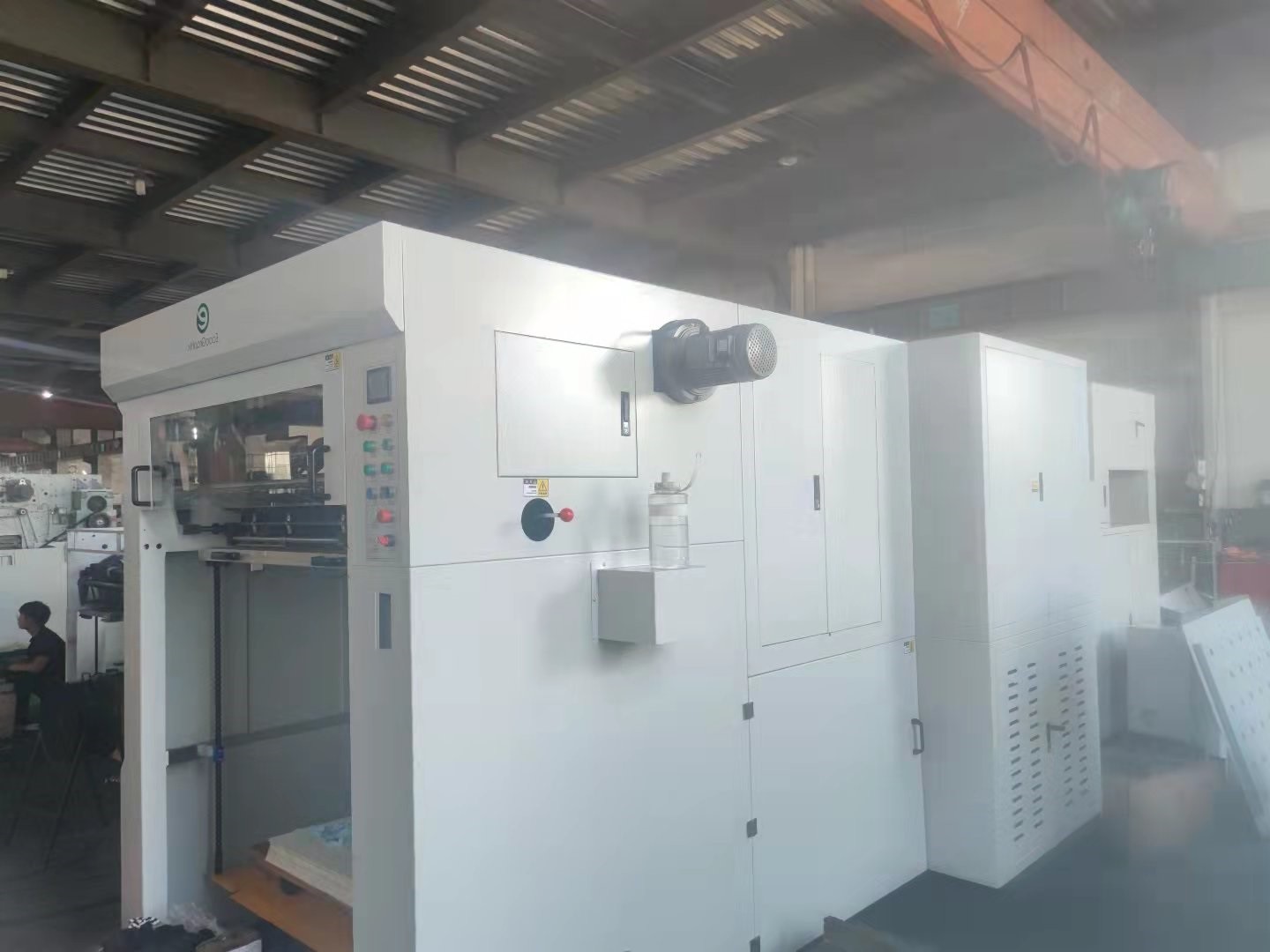

 Posicionamiento Preciso Máquina Automática de Troquelado PlanoMáquina de Troquelado Automático

 ① Introducción

Las máquinas de troquelado automático se utilizan comúnmente para embalajes generales, como hot stamping de etiquetas, hot stamping de tarjetas, hot stamping de envases de alimentos, etc.

Se utiliza para el estampado automático de material en rollo, después de la impresión y laminación. Adecuado para la producción de cajas de papel, vasos de papel, etiquetas envolventes, gofrado de cartón, bolsas de papel portátiles, cubiertas de papel, PVC, plásticos diversos, etc...

 ② Especificaciones

Máquina de Troquelado Automático

Modelo

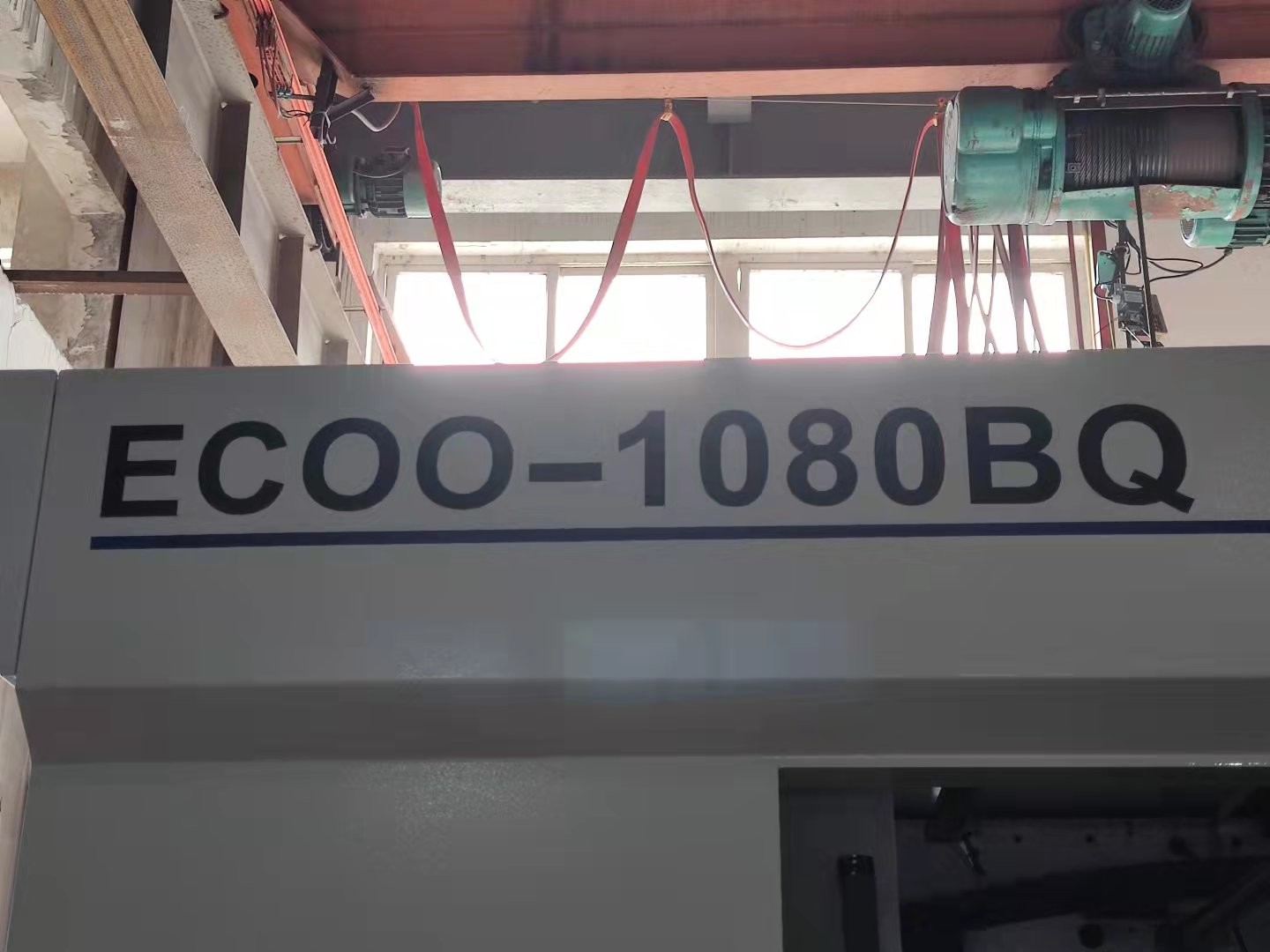

ECOO-1080BQ

Tamaño Máx. de Hoja (mm)
1080 × 780

Tamaño Mín. de Hoja (mm)
400 × 330

Tamaño Máx. de Troquelado (mm)
1075 × 770

Tamaño Interior del Chasis (mm)
1100 × 790

Tamaño de la Placa de Corte (mm)
1080 × 780

Margen Mín. de Pinza (mm)
7

Precisión de Troquelado (mm)
≤ ±0.1

Presión Máx. (T)
300

Velocidad Máx. de Máquina (s/h)
7000

Altura de Pila de Alimentación (mm)
1550

Altura de Pila de Entrega (mm)
1400

Rango de Material
Papel cartulina: 0.1~2 mm; Papel corrugado: < 4 mm

Potencia
17.8kw

Dimensión (mm)
5880(+1650) × 2100(+1600) × 2350

Peso (T)
17.6
​

​

 ③ Características

♥ Diseño perfecto, ensamblaje fino, buena estabilidad, fuerte seguridad y bajo ruido.

♠ Tecnología de transmisión de engranaje helicoidal, tornillo sin fin y cigüeñal, alta presión de troquelado y larga vida útil.

* Mecanismo de holgura de alta precisión, alta precisión de troquelado y operación estable.

♣ Adopta un cabezal alimentador de tecnología europea, la succión de papel es ajustable, estable y precisa, y el papel tiene una gran aplicabilidad.

♥ Alimentación de papel sin interrupción, pilas de papel pre-codificadas y mecanismos de pago y recolección de papel pueden acortar el tiempo auxiliar y mejorar la eficiencia del trabajo.

♠ Marco de placa de troquelado y mecanismo de placa inferior, diseño humanizado, carga y ajuste de placa rápidos y convenientes.

* (Opcional) Mecanismo de enlace de tres marcos con función de eliminación de residuos, diseño humanizado, instalación de placa de eliminación de residuos y placa de ajuste de eliminación rápidas y convenientes.

♣ El dispositivo neumático de bloqueo de placa hace que el marco de la placa sea más firme, preciso y ahorre tiempo.

♥ El calibre frontal, el calibre lateral y el dispositivo de ajuste fino del alimentador de papel hacen que el posicionamiento del papel sea más preciso.

♠ El control de nivel fotoeléctrico de doble hoja, hojas torcidas y hojas vacías garantiza la precisión y estabilidad del papel y reduce el desperdicio.

* El diseño modular del control eléctrico adopta componentes eléctricos importados para garantizar un control preciso y una buena fiabilidad.

♣ Interfaz hombre-máquina con pantalla táctil, monitoreo y visualización dinámica en tiempo real del estado de funcionamiento, ajuste y solución de problemas de la máquina de forma cómoda y rápida.

♥ El sistema de suministro de aceite de refrigeración circulante garantiza que las partes móviles de la máquina tengan una buena lubricación y sean duraderas.

♠ El sistema de suministro de aceite automático temporizado y cuantitativo garantiza que otras partes móviles de la máquina estén completamente lubricadas y tengan una larga vida útil.

 ④ Detalles

Cabezal alimentador de precisión de tecnología europea para cartón y papel corrugado. Cuatro succiones y cuatro alimentaciones, el ángulo de succión se puede ajustar según la deformación del papel.

Regulación lateral de doble propósito de empuje-tirón de dos lados. Detector de doble hoja electromecánico. La mesa principal de alimentación de papel se cambia sin detener la máquina. Rodillo de transporte de papel de poliuretano súper resistente al desgaste.

Las partes de soporte de carga son de hierro dúctil de alta resistencia QT500, que tiene alta resistencia y nunca se deforma. Cigüeñal de acero aleado tratado con un proceso especial.

Engranaje helicoidal y tornillo sin fin súper resistentes al desgaste.

Sistema de lubricación por aceite circulante de bomba de aceite de alta presión de Taiwán. Mecanismo intermitente de alta precisión. Junta rotativa SMC de Japón. Mecanismo de regulación de presión de precisión.

Dispositivo automático de organización de papel, dispositivo de soplado de aire bidireccional para la entrega para garantizar que el papel grueso y fino se pueda entregar de manera ordenada. La sección de entrega está equipada con un panel de control para una operación más fácil de usar. Fotoeléctrico de entrega de papel para garantizar una entrega ordenada. Sistema de control de elevación automática de la mesa de entrega. Equipado con dispositivo de entrega sin interrupción.
