12000 estaciones de C/H 8 ensillan la máquina de atascamiento de libro de la costura

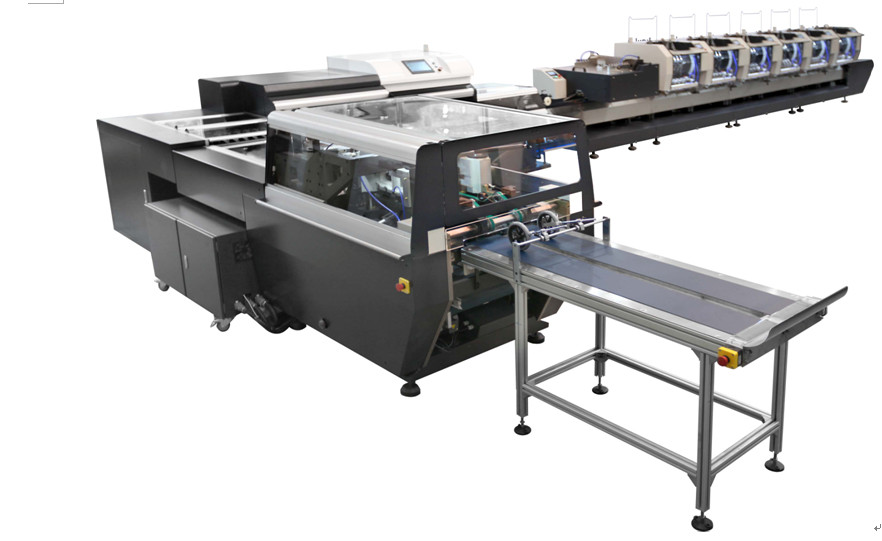

El sistema de la costura de silla de montar de Stitchhero SH300 es el primer en China para utilizar control de transmisión shaftless, usando el eje electrónico para substituir el eje mecánico de la transmisión, puede cubrir las necesidades obligatorias más urgentes de usuarios hoy, y proporciona la opción de la producción rápida y eficiente para el atascamiento del material impreso tradicional.
La línea de la costura de silla de montar de Stitchhero SH300 se compone de las solas máquinas siguientes: DY480 unidad de costura, unidad de costura del plegamiento ZYDY480, unidad trilátera del ajuste de la unidad, del libro QSD12, transportador linear SZQ480 y de control SH300 caja eléctrica de la costura de silla de montar DQ12.
Su proceso de trabajo es que las seis máquinas independientes de la máquina de acopio (que se puede aumentar a diez según las necesidades de usuario) hacen juego automáticamente las firmas a la cadena de la colección de libros según la página, y es hecho juego con la cubierta por el plegamiento y máquina de la página-colocación.
| Especificaciones |
| Modelo |
Stitchhero SH300 |
| Tamaño de la hoja de Max.untrimmed |
Sola página: 480 x 320 milímetros; Páginas dobles: 480 x 320 milímetros |
| Tamaño de Min.binding |
Sola página: 158 x 110 milímetros; Páginas dobles: 206x110m m |
| Tamaño de la hoja de Max.trimmed |
Sola página: 475 x 300 milímetros; Páginas dobles: 2x234x300m m |
| Tamaño de la hoja de Min.trimmed |
Sola página: 148 x 105 milímetros; Páginas dobles: 2x95x105m m |
| Grueso máximo del libro |
10 milímetros |
| Distancia de Min.center del tornillo dos |
45m m |
| El alambre utilizó |
25# |
| Velocidad mecánica del máximo |
10000c/h |
| Fuente de alimentación |
Motor principal: 15 kilovatios, bomba de vacío 4KWx2; 3phase 380V, 50hz |
| Suministro de aire |
0.8Mpa, ³ /min, 11Kw del 1.2m |
| Peso |
7 toneladas |
| Dimensión de la máquina |
10160 x 4750 x 1650 milímetros |
El proceso del trabajo es como sigue:
1.Stack las firmas dobladas en las posiciones de acopio.
la bomba 2.Air suministra el aire.
la unidad 3.Gathering transfiere las firmas en el libro que transporta la cadena automáticamente según el orden de la página.
4.Book que transporta transferencias de cadena las firmas en unidad de costura. Al mismo tiempo, las firmas se examinan por separado página por página vía la inspección de la fotocélula, la inspección deflective de la inspección y de la grueso-medición.
5.Transfer los libros unstitched con firma-escaparse o firma-exceso en el transportador inútil y los libros cosidos en el recorte de la unidad.
los libros 6.Stitched se arreglan en tres bordes en unidad del ajuste, y son registrados por dos pasos de guías.
los libros 7.Trimmed se entregan según el valor determinado del libro que separa cantidad.
