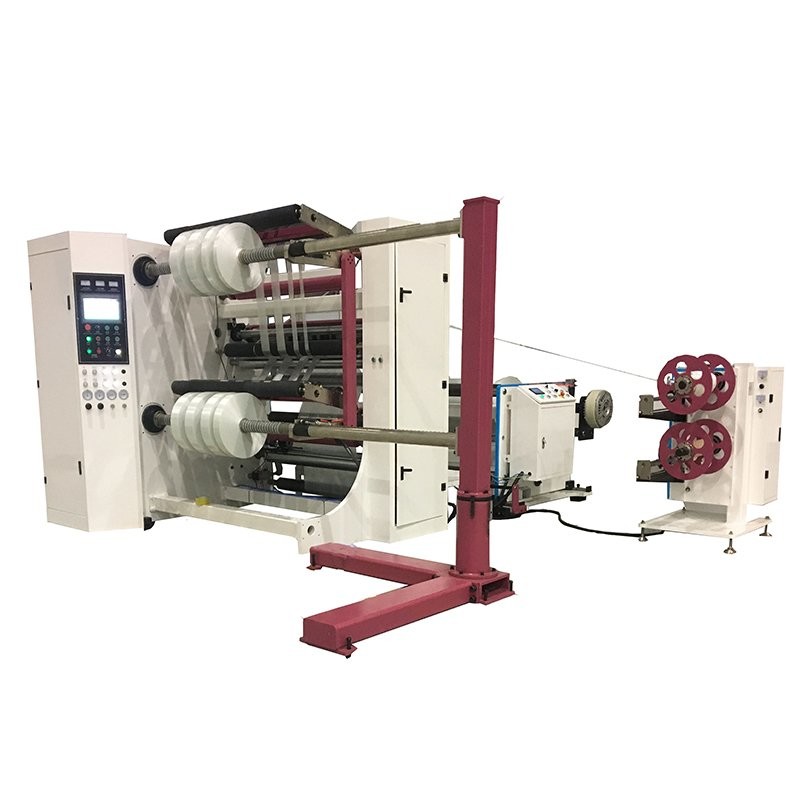

Rollo de papel multifuncional que raja y máquina el rebobinar con el certificado del CE
SLT1300F
Trajes de EcooGraphix SLT-1300F a rajar del diverso tipo ultra-grande material en espiral, tal como película plástica (PVC, OPP, ANIMAL DOMÉSTICO, CPP), papel, papel de vidrio, papel de la aluminio-hoja, papel de aluminio, etiqueta engomada adhesiva, telas no tejidas, y otros materiales en espiral que rajan y que rebobinan.
Características
- Equipa de un estante hidráulico automático del cargamento del rollo enorme, su capacidad de carga es hasta 3 toneladas;
- El EPC (regulador de la posición del borde) puede dirigir el material de web a la parte que raja cuidadosamente;
- El actuador linear de la precisión balanceará la izquierda o la derecha del panel de pared de la máquina junto a la manera linear de la guía, una vez que se detecta cualquier desviación;
- Los cuchillos circulares y las hojas de afeitar son opcionales para que usted corte diversos materiales; El corte del esquileo del cuchillo circular está principalmente para los materiales papel-relacionados de la manija, mientras que el corte de la cuenta de las hojas de afeitar se solicita generalmente el proceso fino de la película plástica.
- El tipo especial es eje diferenciado de la fricción, tal eje se diseña especialmente para los materiales superficiales desiguales y no lisos.
- El eliminador electrostático se podía instalar para eliminar electricidad estática.
- La máquina equipa la detección automática, la corrección automática, y la cuenta automática del metro.
- También se equipa de control síncrono de la conversión de la dual-frecuencia, del seguimiento fotoeléctrico y de un sistema de la corrección del borde.
Parámetros principales:
| Modelo |
JT-SLT-1300F |
| Max. Unwinding Width |
1300m m |
| Max. Unwinding Diameter |
1000m m |
| Max. Rewinding Diameter |
800m m |
| Gama aceptable del grueso |
50-800gsm |
| Max. Machine Speed |
300m/min |
| Eje el desenrollar/el rebobinar |
3' ‘eje de extensión del aire (de 76m m) |
| Poder clasificado |
18KW |
| Peso de la máquina |
2500kg |
| Dimensiones totales (L*W*H) |
3600mm* 2400m m *2000mm |
| Material del uso |
|
Toda clase de papel termal, incluyendo el papel del fax, papel de caja registradora, papel del cajero automático, médico
papel de registro, marcas autas-adhesivo, películas y así sucesivamente.
|
| Sección el desenrollar |
|
Desenrolladora hidráulica de Ø Shaftless para fijar 3' ‘6" ‘base que más fácil al material cargado
Freno electromágnetico de Ø de Taiwán
- Regulador completamente automático de la tensión
- Un sistema de la fotocélula a seguir la precisión
|
| Rajar la sección |
|
Cortador del disco de Ø
Cortador de Ø con la base de cuchilla ajustable y movible.
- Contador del metro
- Rodillo del plátano que puede evitar coincidir problema totalmente.
|
| Sección el rebobinar |
|
Ø 0,5", 1" o como su petición
La tecnología superficial el rebobinar de Ø, adopta método vertical para presionar el rollo el rebobinar
Embrague electromágnetico de Ø de Taiwán
- Tecnología superficial el rebobinar
- Unidad automática del corte y de pegado
|
| Sección que controla |
|
PLC y HMI de Ø Siemens de Alemania
Ø todos los parámetros se exhiben en el monitor
- Aparatos eléctricos todos de la baja tensión de Schneider
|
| Basura arreglada |
|
Ø que adopta el ventilador para soplar el material de desecho apagado, el poder del ventilador es 0.75kw.
- El tubo del ventilador es de desgaste-resistencia.
|
| Opcional |
- Guardia de la seguridad para el dispositivo que raja.
- Encender de emergencia la esquina 4 de la máquina.
- Embalaje de la línea
|
| Sección el desenrollar |
-3” eje de extensión el rebobinar del aire (de 76m m)
- Sistema automático hidráulico del cargamento de la elevación-para arriba
- Corrección ultrasónica para conseguir la precisión muy alta
- Freno electromágnetico de Taiwán
- Regulador completamente automático de la tensión
- Rodillo de la balanza que ajustaba la tirantez material
|
| Rajar la sección |
- Opciones del cortador de la maquinilla de afeitar o del cortador del disco
- Asamblea del cortador del disco adoptar la leva de autoretención
- Cortador con la base de cuchilla ajustable y movible.
- Contador del metro
- Rodillo de PELLIZCO que regulador por el motor principal.
|
| Sección el rebobinar |
-3” ejes de extensión el rebobinar del aire
- Tecnología de centro el rebobinar
- Brazo de presión
- Embrague electromágnetico de Taiwán
|
| Sección que controla |
- PLC y HMI de Inovance
- Todos los parámetros se exhiben en el monitor
- Aparatos eléctricos todos de la baja tensión de Schneider
|
| Borde inútil arreglado |
- Ventilador de la basura del borde con el tubo de la expulsión |
| Opcional |
-6” y 12" ejes el desenrollar
- Tipo soporte de Shaftless el desenrollar.
- Eje diferenciado de la fricción para rebobinar.
- Tipo ultrasónico control de posición del borde (EPC)
- Guardia de la seguridad para el dispositivo que raja.
- Encender de emergencia la esquina 4 de la máquina.
|
¿Cómo hace rajar multifuncional y la máquina el rebobinar trabajo?
1. el desenrollar
La etapa el desenrollar consiste en para desenrollar el soporte sobre el cual el rollo del padre del papel se carga y se asegura.
El soporte lleva a cabo el rollo sobre su eje central y permite que gire.
Nuestra cargadora resistente de papel tiene fijación de mecanismos con abrazadera para llevar a cabo el rollo de papel enorme en lugar.
2. El rajar
La cabeza de la cortadora se compone de una serie de girar los cortadores redondos del disco o las maquinillas de afeitar y ella hace el corte de la web.
Las anchuras rajadas deseadas se fijan manualmente o automáticamente dependiendo del tipo de máquina que es utilizada variando las ubicaciones de los cuchillos en la cabeza de la cortadora.
Los cortadores redondos del disco pueden ser discos giratorios o parásitos atmosféricos.
El tipo de cortadores neumáticos depende de sus especificaciones. La serie de disco redondo cortó la web del papel en tamaños deseables.
El método que corta es el cortar del esquileo. Los cortadores redondos parte-colocados de un disco funcionan con un cortador redondo superior del disco. Trabajan en tándem y producen a scissor-como corte. Produce cortes muy limpios de muy de alta calidad.
Es importante que usted se asegura de que los cortadores redondos del disco siempre estén fijados y alineados bien. Éste es evitar tener cortes desiguales. Los cortadores redondos embotados del disco también llevarán a los bordes desiguales.

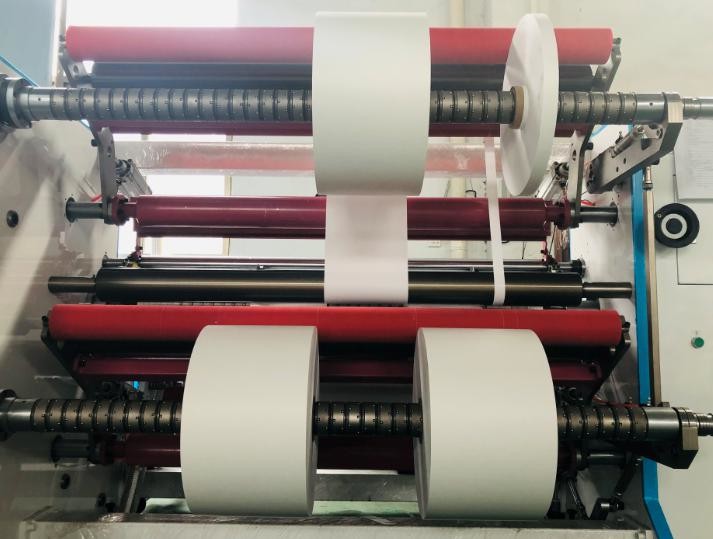

3. el rebobinar
Las rajas se rebobinan sobre corazones más pequeños en el soporte del rebobinado a la cantidad o al diámetro deseada.
Esto ocurre de la cabeza de la cortadora. Los diversos factores determinan el tipo de devanadera que se utilizará bajo condición dada.
Los rodillos que son después de la cabeza de la cortadora mantener las secciones de la raja separadas. Esto es mientras que incorporan la bobina y evitan que la hoja teja hacia adelante y hacia atrás. Esto ocurre entre los rollos adyacentes en el sistema del rollo.
La máquina de descarga resistente se equipa de un estante hidráulico automático del cargamento del rollo enorme. La capacidad de carga es hasta 3 toneladas.
El regulador de la posición del borde instalado en la máquina resistente ayuda a la guía el material de web a la parte que raja cuidadosamente.
