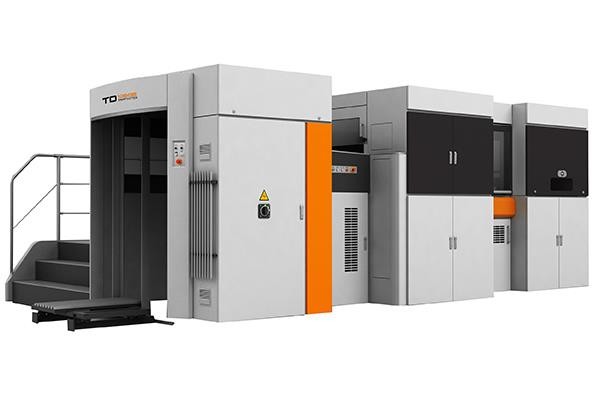

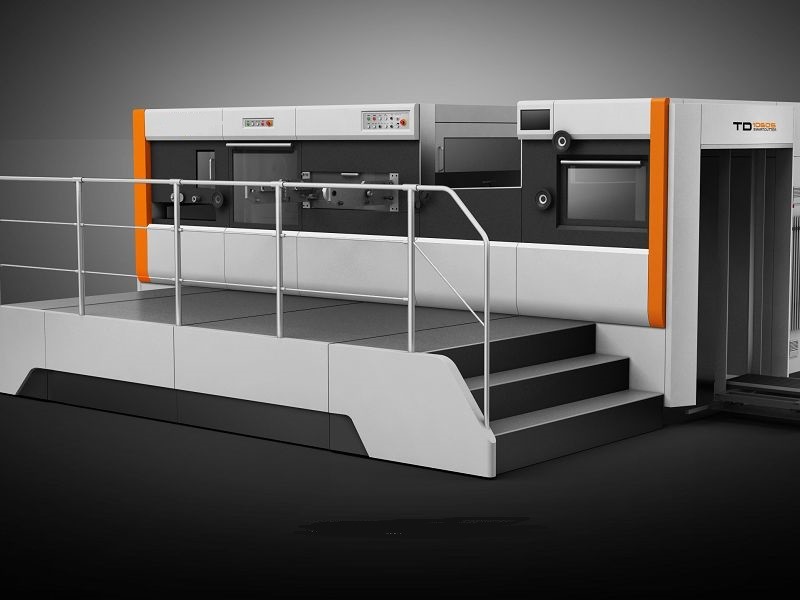

EcooGraphix Estampado automático en papel& Die cortando con el despojo

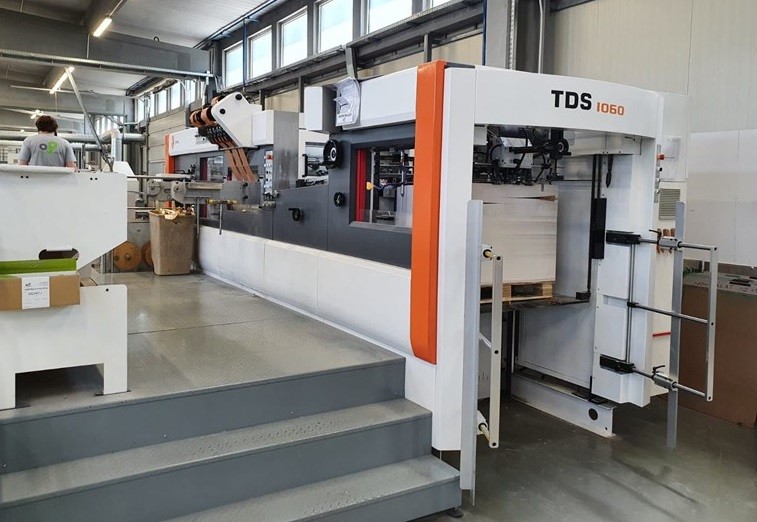

La máquina automática de estampado de papel TDS 1060 adopta cadenas importadas pre-tiradas de alta calidad para conducir barras de agarre.También la línea central en la caza de corte de la matriz y el lado integrado de empuje y tira mejora la eficiencia de trabajo.
Características del producto
Modelo
Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2003.
Cantidad máxima de la hoja ((mm)
1060x740
Tamaño mínimo de la hoja (mm)
400x360
Tamaño máximo de corte en matrices (mm)
1040x730
Tamaño máximo del sello (mm)
1020x720
Altura de las reglas de corte (mm)
23.8
Presión máxima (N)
300x104
Tamaño de la carcasa interior ((mm)
1120 x 760
Variedad de existencias
Cartón 90-2000 g/m2 ((E, flauta en B)
Margen mínimo del agarre (mm)
4
Velocidad máxima (s/h)
7500
Máx. placa de sellado de hologramas ((mm)
6000
El espesor de la placa de estampado
5
Ejes de alimentación longitudinales
3 (opcional 6)
Ejes de alimentación transversales
2
Altura de la pila de alimentación ((mm)
1500
Altura de la pila de entrega ((mm)
1100
Sistema de calefacción eléctrica
12 zonas
Ancho mínimo de la lámina ((mm)
15
Núcleo del carrete de papel ((mm)
25 (((1") 76 (((3")
Potencia nominal (kw)
46
Suministro de aire
0.8-1.0 MPa, ≥ 0,6 m3/min
Dimensión de los rieles superiores ((mm)
Se trata de un sistema de control de las emisiones de gases.
Peso de la máquina (en kg)
18000
| Modelo | Se aplicará el método de ensayo de la norma de la ECOO-TD1060S. | Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2003. |
| Cantidad máxima de la hoja ((mm) | 1060x740 | 1060x740 |
| Tamaño mínimo de la hoja (mm) | 400x360 | 400x360 |
| Tamaño máximo de corte en matrices (mm) | 1040x730 | 1040x730 |
| Tamaño máximo del sello (mm) | / | 1020x720 |
| Altura de las reglas de corte (mm) | 23.8 | 23.8 |
| Presión máxima (N) | 300x10 | 300x10 |
| Tamaño de la carcasa interior ((mm) | 1120 x 760 | 1120 x 760 |
| Variedad de existencias | Cartón 90-2000 g/m2 ((E, flauta en B) | Cartón 90-2000 g/m2 ((E, flauta en B) |
| Margen mínimo del agarre (mm) | 4 | 4 |
| Velocidad máxima (s/h) | 7500 | 7500 |
| Máx. placa de sellado de hologramas ((mm) | / | 6000 |
| El espesor de la placa de estampado | 5 | 5 |
| Ejes de alimentación longitudinales | / | 3 (opcional 6) |
| Ejes de alimentación transversales | / | 2 |
| Altura de la pila de alimentación ((mm) | 1150 | 1500 |
| Altura de la pila de entrega ((mm) | 1100 | 1100 |
| Sistema de calefacción eléctrica | / | 12 zonas |
| Ancho mínimo de la lámina ((mm) | / | 15 |
| Núcleo del carrete de papel ((mm) | / | 25 (((1") 76 (((3") |
| Potencia nominal (kw) | 23 | 46 |
| Suministro de aire | 0.8-1.0 MPa, ≥ 0,6 m/min | 0.8-1.0 MPa, ≥ 0,6 m/min |
| Dimensión de los rieles superiores ((mm) | Se trata de un sistema de control de las emisiones. | Se trata de un sistema de control de las emisiones de gases. |
| Peso de la máquina (en kg) | 16000 | 18000 |
Lista de repuestos de la máquina
El alimentador
El sistema de alimentación inteligente proporciona una alimentación perfecta de la hoja, reduce los errores de alimentación en todos los materiales con los que trabaja todos los días incluyen papel, cartón y mocroflute.
Sección de corte a presión
La pantalla de supervisión de la máquina y la pantalla táctil 3D muestran la condición de trabajo de la máquina para el diagnóstico de mal funcionamiento.Chase está instalado con sistema de línea central y sistema de bloqueo feumático.
Unidad de desmontaje
La unidad de desmontaje está diseñada para eliminar incluso las piezas más pequeñas de desechos.entrega rendimiento y calidad excepcionalesEl sistema de bloqueo rápido proporciona una preparación rápida y fácil.
Embalaje y envío
Más detalles
Preguntas frecuentes
P: ¿Qué pasa con la instalación y el soporte técnico posventa?
A: ¿Qué quieres decir?Nuestro ingeniero puede ir a ayudar a la instalación y proporcionar la formación necesaria. El comprador debe llevar los billetes de avión de ida y vuelta y el cargo de servicio y el costo de alojamiento local.Cualquier problema o pregunta, estaremos a su disposición 7x24 horas.
Entre nuestra gran cantidad de instalaciones CTP en todo el mundo, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Todos estos impresores de usuarios finales ejecutan los sistemas CTP con plena satisfacción debido a nuestra calidad robusta, servicio remoto sin problemas, capacitación y mantenimiento exhaustivos.Si usted es un impresor que está considerando comprar directamente de EcooGraphix China, no hay molestias en las instalaciones, la formación y el servicio postventa.
