Máquina de fabricación de placas totalmente automática CTP térmica con sistema de punción integrado

Máquina de fabricación de placas totalmente automática CTP térmica

Descripción

Este modelo es para imágenes térmicas de placas CTP y tiene 3 velocidades para opción del cliente.

Si el cliente quiere un CTP altamente automático con cargador automático y 256 válvulas láser, puede considerar nuestra serie ECOO T * 400QV.

Especificación

Modelo
T-400QF; T-400QS; T-400QE

Método de exposición
Batería externa

Sistema de imágenes
Laser de 825 nm

Producción
48/32/24pph; 800 x 660 mm/ 2400 dpi

Tamaños de las placas
El máximo es de 800 mm x 660 mm, el mínimo es de 300 mm x 300 mm

espesor de la placa
0.15 mm, 0.30 mm

Resolución
La norma es de 2400 dpi o 1200 dpi

Repetibilidad
0.01 mm

Interfaz
Fibra óptica

Carga de las placas
Estándar: cargador automático de una sola caja con función de inserción manual de la placa

Sistema de perforación en línea
Opcional: punzamiento interno ((máximo cuatro juegos de agujeros en la placa)

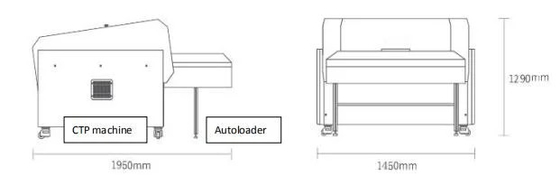

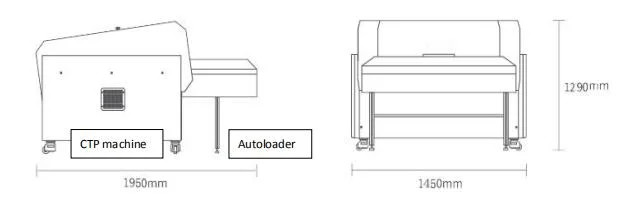

Tamaño de la máquina (WxLxH) mm
1450x1350x1290 ((longitud adicional de 600 mm para el transportador para la unidad de lavado)

Fuente de alimentación
CTP ((singla fase: 220V, potencia máxima ((Valor máximo): 4KW)
El valor máximo de la carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad de carga automática de la unidad
La carga automática de múltiples casetes ((una fase: 220V; potencia máxima ((valor máximo): 1100W)

Medio ambiente de la operación
Temperatura recomendada: 21-25oC, Humedad relativa: 40-70%

Modelo	El T-400QF		El T-400QS	T-400QE
Método de exposición	Batería externa
Sistema de imágenes	48 canales	32 canales		24 canales
	Diodo láser discreto de 830 nm
Producción	30 PPH		25 PPH	18PPH
	800 x 660 mm, 2400 dpi
Tamaños de las placas	Max.800 mm x 660 mm Min.235 mm x 335 mm
Tipo de medio	placa térmica CTP
espesor de la placa	0.15 mm a 0.30 mm
Resolución	El valor de la luz emitida por el conductor será igual o superior al valor de la luz emitida por el conductor.
Repetibilidad	0.01 mm
Interfaz	Fibra óptica ((Fibra de vía)
Carga de las placas	Automático o manual
Peso neto	Por ejemplo:
Tamaño de la máquina (WxLxH) mm	1450 x 1350 x 1290
Fuente de alimentación	Fase única: 220 AC+, 6%, - 10%, consumo de energía: 4 kW
Medio ambiente	Recomendado: 21-25oC, máximo 18-26oC, humedad: 40-70%

Mejora del rendimiento

Motor lineal
Además de la alta aceleración, la transmisión del motor lineal ofrece un funcionamiento extremadamente estable y una alta precisión de posicionamiento.

Batería con motor de accionamiento directo
La aplicación de la tecnología del tambor de accionamiento directo del motor acelera el tiempo de arranque y mejora en gran medida la eficiencia de la producción.

Fabricación de placas totalmente automática con opción de punción en línea

Equipado con carga y descarga automática de placas, alimentación automática y función de perforación automática (como opción), puede trabajar continuamente sin interrupción para maximizar el rendimiento.

Las demás máquinas y aparatos para la fabricación de papel

El sistema de carga automática de placas de gran capacidad puede cargar 100 placas al mismo tiempo, y también se incluye un camino de inserción manual de placas.

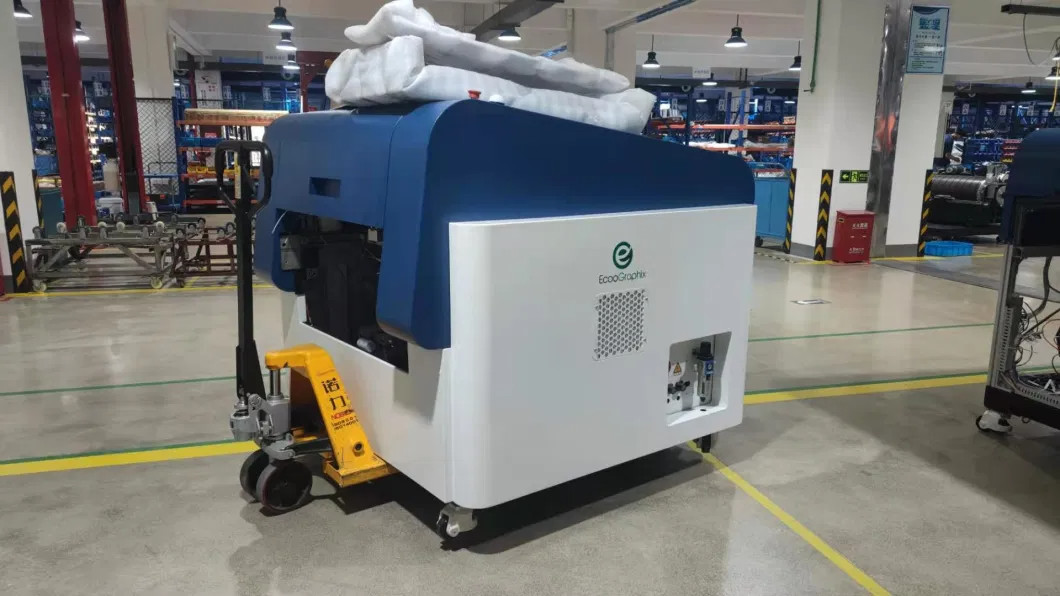

Producción y embalaje

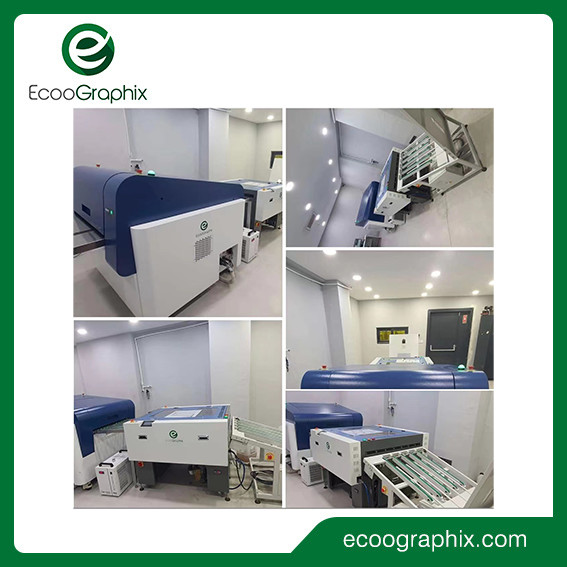

Instalación en todo el mundo

Preguntas frecuentes

1¿Cuánto tiempo lleva?
El tiempo de entrega para cada máquina CTP es normalmente de 30 días.

2¿Cuánto dura el período de garantía?
Ecoographix garantiza 3 años de garantía para la cabeza láser y las piezas de repuesto.

3¿Cuál es su plazo de pago normal?
Normalmente, el depósito es del 30%, el 70% antes del envío.

4¿Puede ofrecer alguna instalación exitosa para referencia?
Sí, conseguimos un gran éxito en EE.UU., Canadá, México, Colombia, Turquía, Hungría, Sudáfrica, etc., con la gran asistencia de nuestros distribuidores.Usted puede contactarlos por su cuenta.
