1Breve introducción

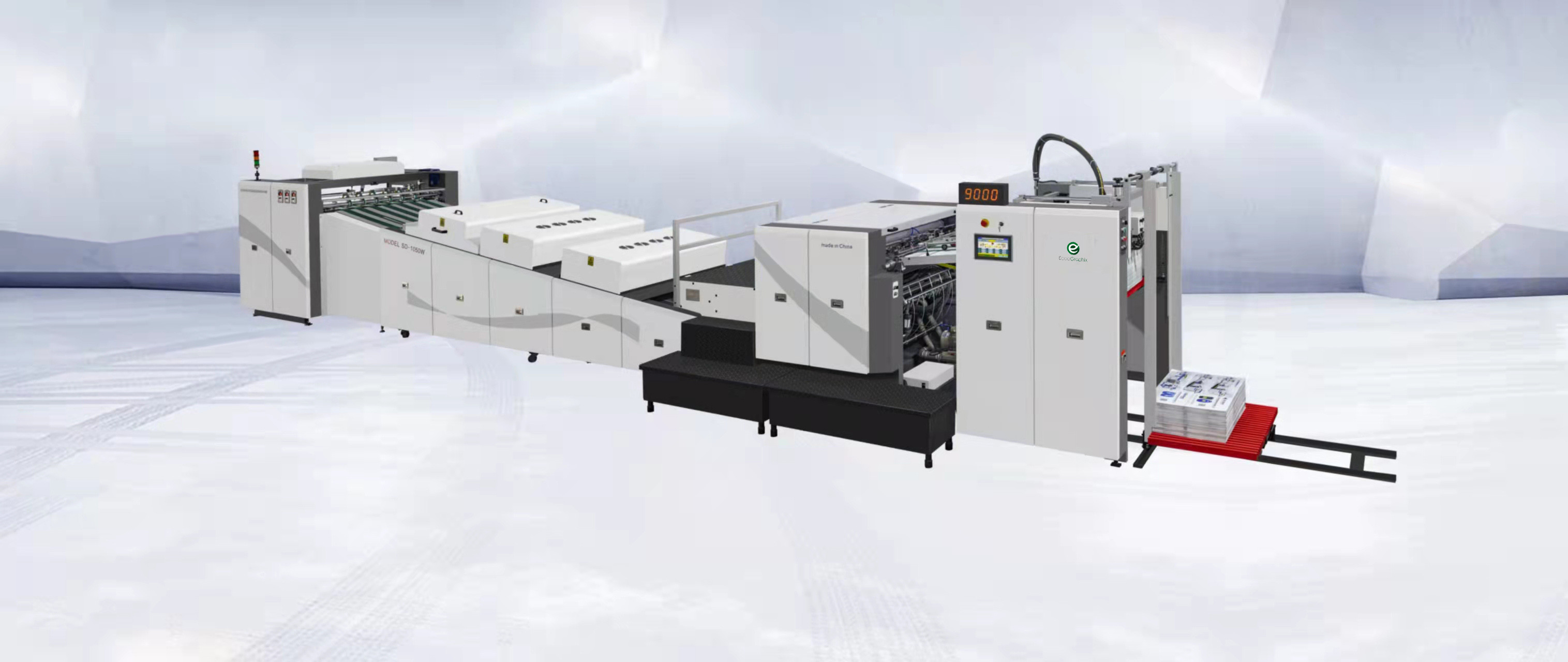

La máquina de recubrimiento de manchas UV y recubrimiento general de alta velocidad SD1060W adopta el método de agarre-pasar-hoja de giro superior para permitir una velocidad máxima de hasta 9500 hojas/hora.El sistema de curado UV con una cinta transportadora de teflón tiene características de mayor velocidad, orientación precisa y curado UV con mayor eficiencia y menor consumo de energía.Se utiliza tanto para papeles gruesos como para papeles delgados y puede utilizarse tanto para el recubrimiento completo como parcial de barniz UV o para el recubrimiento de barniz a base de agua..
2Datos técnicos
| Mancha UV de alta velocidad y conjuntoLavadosMáquina de recubrimiento | |
| Modelo | Ecoo SD-1060W |
| Tamaño máximo de la hoja | 730*1060 mm |
| Tamaño mínimo de la hoja | de una longitud superior a 300 mm |
| Tamaño máximo de la capa | Para las máquinas de la categoría N2 |
| espesor de las láminas | 80 a 500 gramos |
| espesor máximo del revestimiento | 0.025 mm |
| Medios de recubrimiento | Barniz con base de agua o UV |
| Precisión del registro de revestimiento | ± 0,2 mm |
| Velocidad de producción | 9000 hojas por hora |
| Peso | 8 toneladas |
| Dimensión | Se trata de una muestra de las características de las máquinas de fabricación. |
| El poder | Máximo 44 kW |
| En el caso de la: Velocidad de producción en función del peso, tamaño y calidad de la hoja | |
|
Unidades estándar: Alimentación automática Unidad de recubrimiento multifuncional Unidades de secado de doble IR Sistema de curado UV Unidad de entrega automática Control automático |
Unidades opcionales: - Sistema de alimentación y entrega sin parar, incluido el carrito de precarga - Precarga del carruaje - Roller de anilox cerámico con cuchilla de cámara - Roller de anilox cerámico - Monitoreo remoto - El motor del servidor |
3Funciones principales
El alimentador ampliado con cuatro aspiradores y cuatro aspiradores de avance y soplado de aire para el carrete puede alimentar la hoja fácil y suavemente.
En caso de desalineación de dos hojas o de varias hojas, la acción de alimentación se detendrá de inmediato.
FrenteyPapel lateralel registro
Hay dos sensores para reflejar en la mesa de transferencia de láminas.Los sensores lo sentirán y la impresión se retirará automáticamente y disminuirá la presión y U.V. la lámpara se trasladará a la mitad de la lámpara a la luz para evitar la quema de la hoja.
Suministro de recubrimientos de barnices
Hay dos opciones:
1. Roller de anilox; Utilice un rodillo de cerámica y una estructura de raspador para suministrar aceite, pero no puede ajustar el grosor del aceite.
2. Roller de caucho; Con la combinación de lechos de varillas de acero, la varilla de acero también se puede invertir para agregar raspador para controlar el grosor del aceite, operación simple y conveniente.
Unidad de transferencia
Después de que la hoja se transfiere del cilindro de presión al agarre, el volumen de aire soplado para el papel puede soportar y revertir la hoja sin problemas, lo que puede evitar que la superficie de la hoja se rasque.
Secado IR
Hay unidades de secado IR dobles con 24 tubos IR, para secar el barniz a base de agua.
Dividido en cuatro grupos de interruptores separados, tomar libremente el modo de ahorro de energía.
La succión inferior por la cinta de Teflón de transporte hace que la evaporación del agua sea rápida, y el barnizado de la hoja más brillante.
Curado por rayos UV
El curado UV es para el barnizado UV, con 3 lámparas UV separadas, mejor para ahorrar energía.
El interruptor de temperatura está instalado en la cámara (caja) de la lámpara UV, por ejemplo, cuando haya un mal funcionamiento o sobrecalentamiento en la cámara de la lámpara, la temperatura se apagará automáticamente.
Por otro lado, los tubos de lámpara pueden enfriarse durante mucho tiempo de uso.
Cuando se detiene la alimentación de papel, la lámpara UV se iluminará automáticamente y entrará en el modo de ahorro de energía.
Unidad de transporte
Por la succión inferior, la cinta de malla de Teflón transportadora para transportar papel, con el dispositivo de corrección automática de desviación, para que el papel grueso y delgado pueda transportarse de manera estable y suave.
Entrega de las hojas
Las hojas neumáticas automáticas controladas por un sensor de detección fotoeléctrica hacen que la pila de hojas caiga automáticamente y recoja la hoja cuidadosamente.El control electrónico puede tomar una muestra de hoja de forma segura y rápida para la inspección.
4Ventajas de las máquinas
1Dos tipos de tecnología de recubrimiento: con diseño de anilox y placa flexo en el cilindro de la placa, la máquina puede hacer trabajos muy refinados.También es una máquina de emblemación postprensa..
2. un modelo hace tanto el barnizado puntual como el barnizado global
3Con diseño de soplado de viento, la máquina puede hacer un recubrimiento de 80-90 gsm, lo que puede satisfacer a los clientes de impresión de etiquetas.

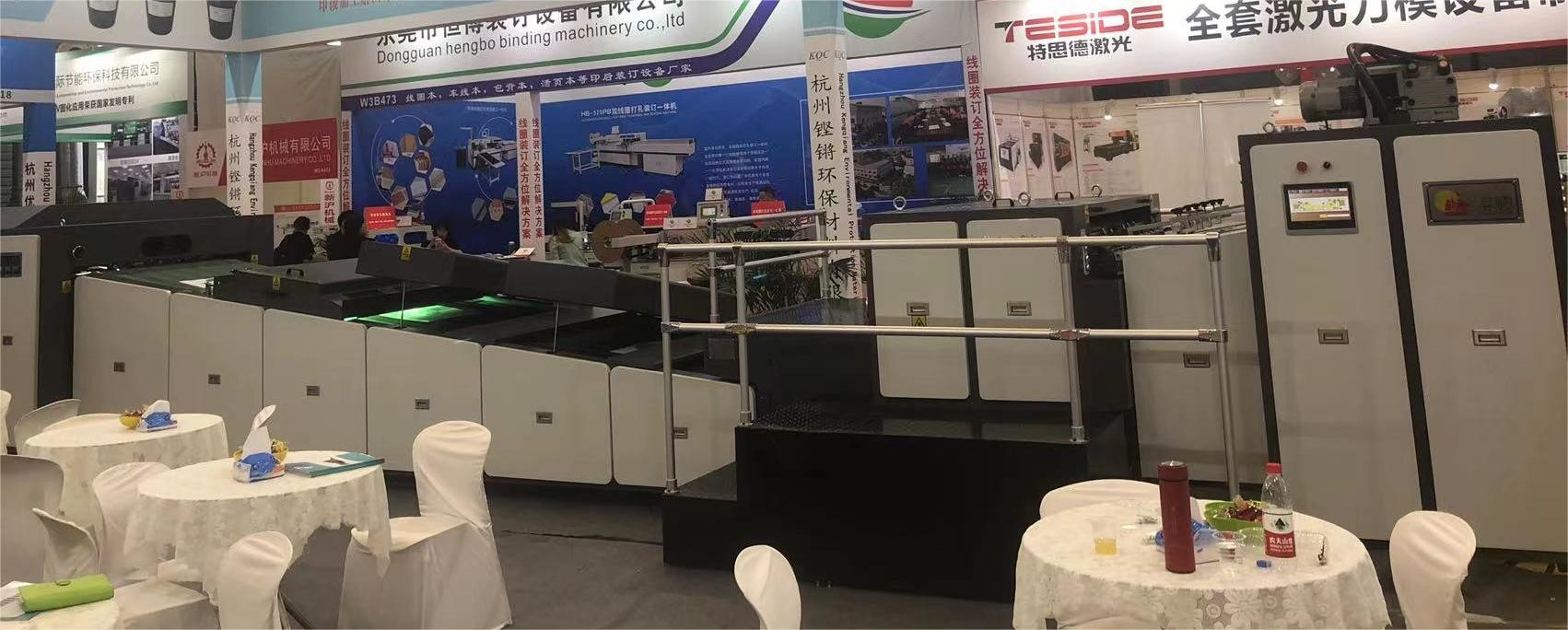

5Mapa del terreno.

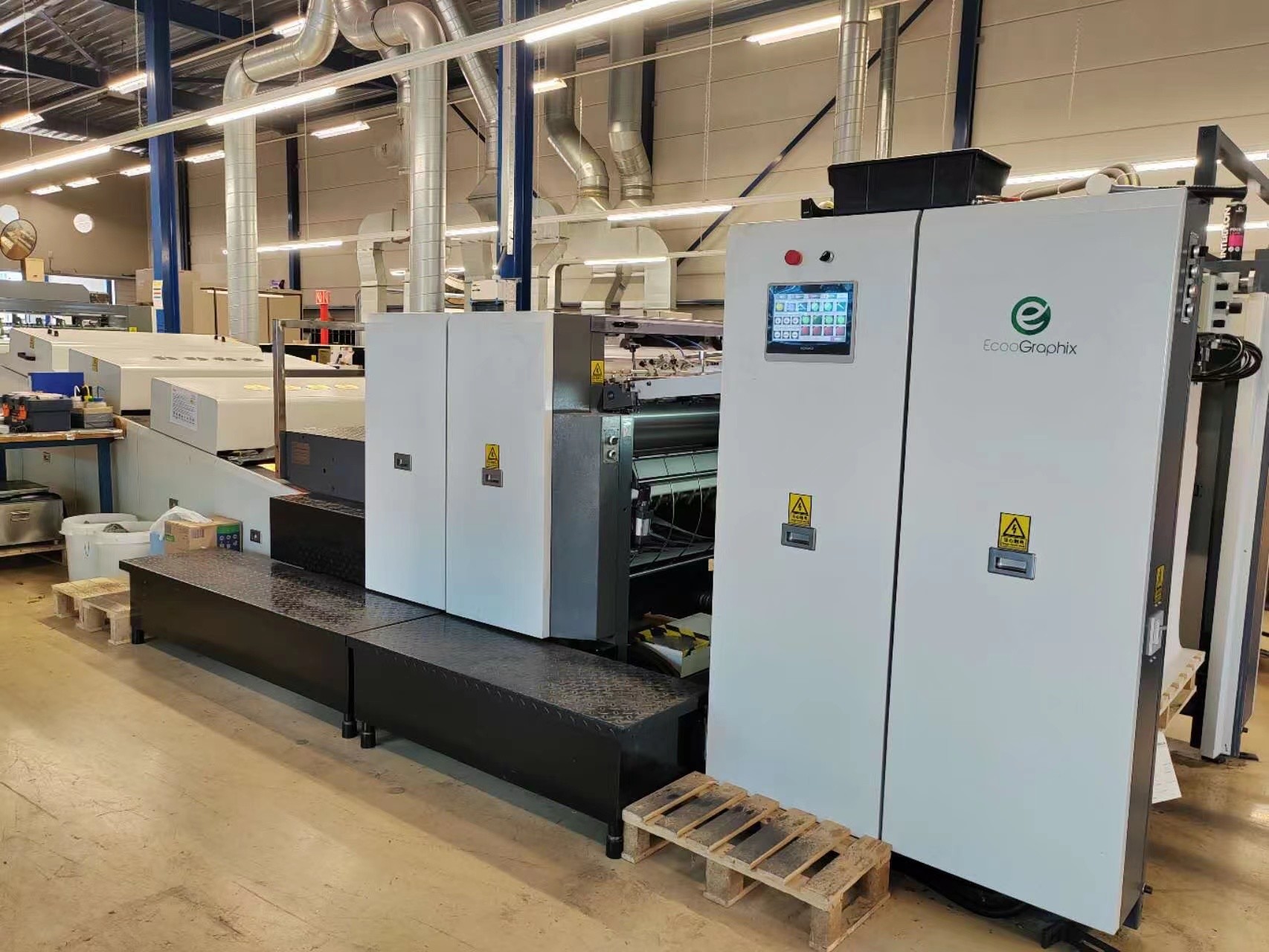

6Nuestra instalación en los Países Bajos para su referencia.
