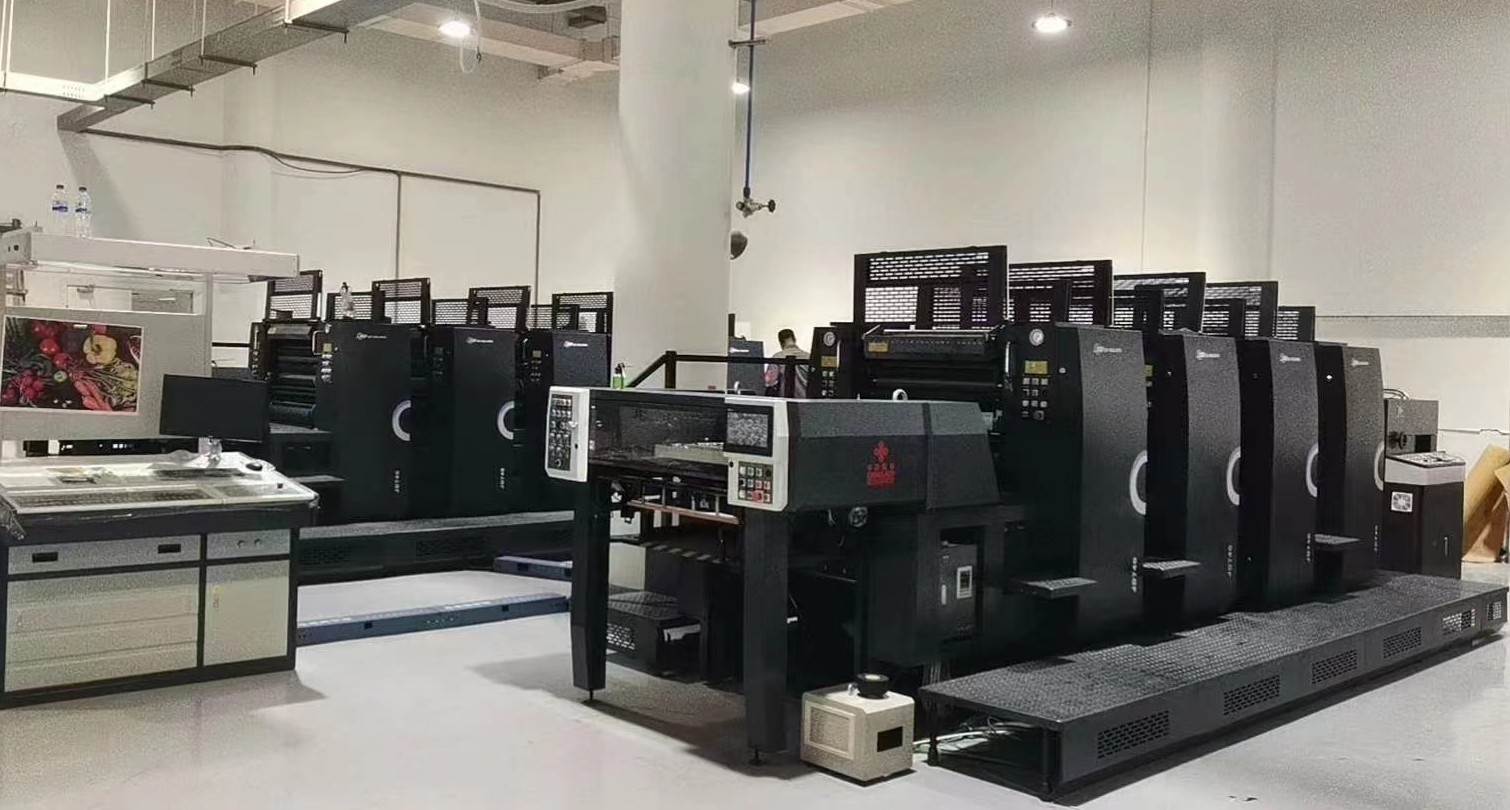

Máquina de impresión offset de libros de 5 colores de tamaño B1 con recubrimiento de manchas UV
Instrucciones:

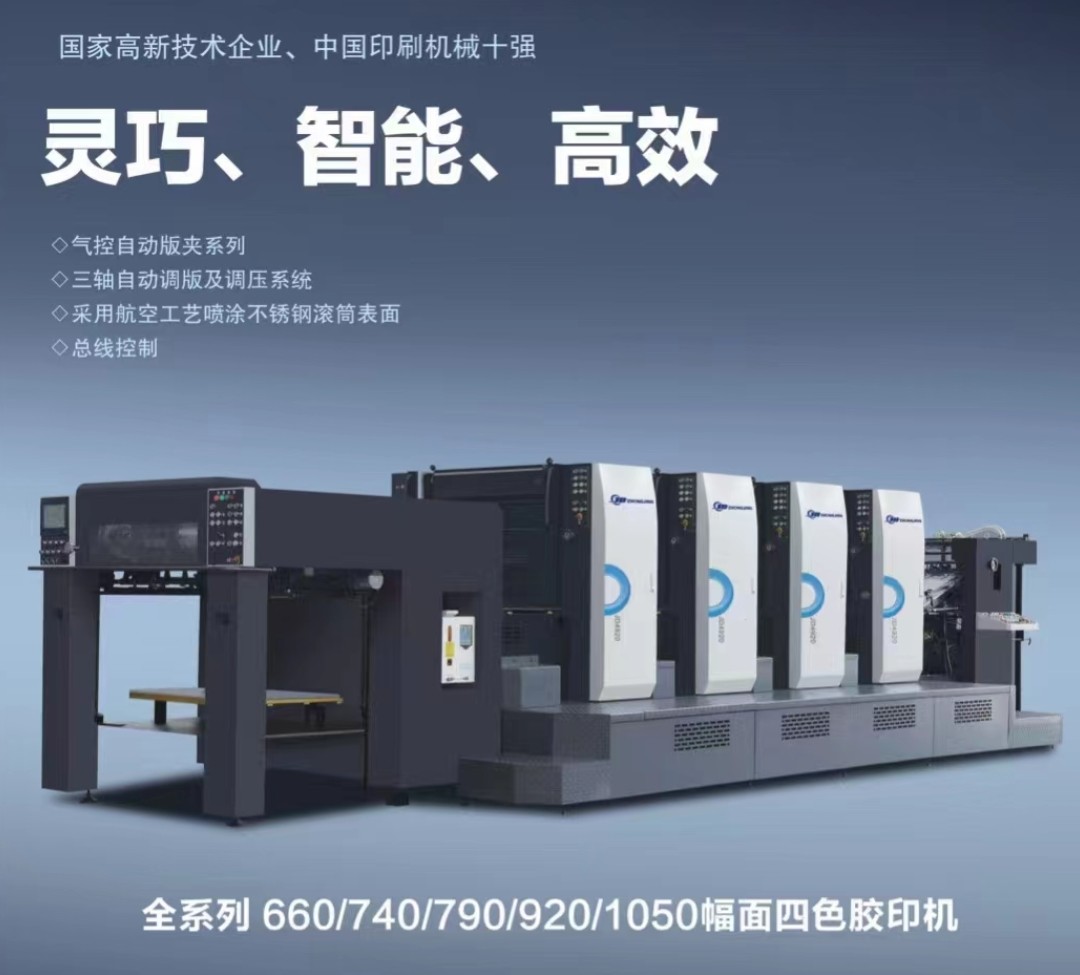

JD1050 es la nueva imprenta offset hecha en China. JD Press tiene más de 60 años de experiencia en la producción de la máquina de impresión offset con cientos de instalaciones en todo el mundo.La prensa gana el reconocimiento de los clientes por su calidad fiable y su precio competitivo.
Características:
A. Dispositivo estándar de alimentación de papel:
1. El uso de alimentación de papel de velocidad variable al vacío y el ajuste de alimentación de papel al vacío pueden lograr una alimentación de papel estable y una entrega precisa;
2. El alimentador de papel se adapta a los requisitos del formato máximo de papel de 790X625 mm, el formato mínimo de papel de 393X273 mm y la velocidad máxima de 15.000 hojas/hora;puede lograr un transporte estable de papel con un grosor de 0.04mm-0.7mm; el ajuste es rápido y conveniente, y la alimentación de papel es más estable y precisa.
B. Mecanismo de suministro de agua y tinta:
1. Sistema de amortiguación de alcohol de estructura de cinco rodillos, el rodillo de agua se ve obligado a conducir, lo que reduce efectivamente la generación de fantasmas y logra rápidamente el equilibrio de tinta y tinta.Añade un dispositivo de soplado segmentado para resolver el problema de ajustar el volumen de agua en ambos lados o localmenteLos rodillos se separan al salir del agua, lo que es eficaz para proteger el rodillo de goma de agua.
2La fuente de tinta particionada controlada por control remoto realiza un ajuste preciso de la cantidad de tinta en las particiones.El bastón fuente de tinta se conduce directamente y rastrea automáticamente la velocidad de la máquina anfitriona.
C. Medidor lateral delantero, motor principal de entrega de papel y otros mecanismos:
1Adopta una guía frontal de oscilación inferior y un dispositivo de entrega de papel de oscilación inferior para garantizar una entrega de papel suave y precisa.
2El dispositivo de entrega de papel de oscilación inferior garantiza que el mecanismo de entrega de papel tenga una estructura simple y sea fácil de ajustar.
3La guía frontal de oscilación inferior puede lograr el ajuste general de la inclinación, el ajuste frontal y trasero de una sola guía frontal de -0,5 a +0,5 mm, y la lengua de prensa de papel puede ajustarse a 0,04 mm-0.Papel de 7 mm.
4El medidor de tracción lateral de succión al vacío puede garantizar el posicionamiento preciso del papel y proteger la superficie del papel de daños.
5Dispositivo de transmisión principal: La transmisión es accionada por un motor CA con regulación de velocidad de conversión de frecuencia sin pasos.El conjunto de engranajes helicoidales de reducción de primera etapa de alta precisión introduce toda la potencia de la primera unidad de impresión.
6. Dispositivo de cambio de placa semiautomático: Este dispositivo puede cambiar rápidamente la placa de impresión, y la placa de impresión entra en el programa de cambio de placa a través de la caja de transferencia de placa en la guardia.La combinación de bolsas de aire y acción del cilindro es adecuada para las características de impresión doméstica, y también incorpora características de ajuste manual de la placa para adaptarse a los requisitos especiales de disposición.
D. Dispositivo de impresión:
1. utilizar rodillos de doble diámetro de impresión y la disposición de rodillos de "siete horas"; los rodillos y engranajes están ajustados cónicamente para cumplir con los requisitos de precisión de sobreimpresión de la máquina.
2Adopta un dispositivo de transferencia de papel de "forma única" sin cuerpo de cañón y un avanzado sistema de guía de papel sin contacto y sin manchas.El dispositivo de ajuste de almohadilla dental de papel puede responder rápidamente a papel grueso y delgado, reduciendo la necesidad de ajuste.
3El registro diagonal de la placa de impresión se puede lograr ajustando automáticamente la excentricidad del rodillo de transferencia de papel.
4Se adopta el método de instalación de paneles de pared y soportes inferiores.asegurando así la precisión de la instalación y el posicionamiento del marco.
5Mecanismo de presión del embrague neumático: adopta el método de doble cilindro y el mecanismo de regulación de presión eléctrica.
6Mecanismo de tracción de placas de rodillos de placa: adopta el trazado de placas eléctricas. El ajuste de posición circunferencial se encuentra en el lado de transmisión de la máquina,y el ajuste de posición axial se encuentra en el lado de control de la máquina.
7. Añadir dispositivos de limpieza automática para rodillos de tinta y rodillos de huella de goma (opcional) para mejorar la eficiencia del trabajo y los costes laborales.
E. Mecanismo de recogida de papel:
1Los rieles de guía de fundición integrados, el retraso del papel y la succión de aire se pueden ajustar para adaptarse a diferentes formatos.
2. Adecuado para filas de entrega de papel "sin sombra" para impresión ordinaria y UV. Hay 7 engranajes para recoger papel.
3Para adaptarse a la entrega de alta velocidad, aumentar la salida de aire del ventilador de entrega o aumentar la varilla de soplado de papel.
F. Sistema de control eléctrico:
El uso de botones táctiles y métodos de bus de campo para mejorar el nivel de control de electrificación de las máquinas de impresión offset.dispositivo de suministro de agua, dispositivo de sobreimpresión, limpieza automática, ajuste en serie, etc. de toda la imprenta. También puede controlar el estado de trabajo de toda la máquina y mostrar fallos,que facilita en gran medida el control del funcionamiento del operador y la solución de problemas de fallos de la máquina.
| Modelo | Ecoo JD1050 |
| Tamaño máximo de la hoja ((mm) | Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Tamaño mínimo de la hoja ((mm) | Las demás partidas de las máquinas: |
| espesor del papel | 0.06-0.6 mm |
| Área máxima de imagen | Para el uso en el sector de los automóviles |
| Tamaño de la placa | Se trata de un sistema de control de la velocidad. |
| Tamaño de la manta | 910x1060x1.9 mm, para el uso en el transporte de mercancías |
| Altura máxima de la pila de alimentación | 940 mm |
| Altura máxima de la pila de entrega | Las demás: |
| Potencia del motor | 13.2kw |
| Tamaño de la máquina | Las mediciones de la longitud de la banda son las siguientes: |
| Peso | 19700 kg |
Configuración principal:
| Descripción | Marca del producto | Cantidad | Origen |
| Rodillos de impresión | 3 conjuntos | China. | |
| Roller de anilox | No limpio/Láser | 1 juego | China. |
| Regulador de tensión de desenrollamiento | - ¿Qué es eso? | 1 juego | Japón |
| Control de tensión de retroceso | ZXTEC | 1 juego | China. |
| Motor principal | Esto | 1 juego | China |
| Transductor | - ¿Qué es eso? | 2 conjuntos | Japón |
| Freno de potencia magnético/cluth | Ningxia | 3 conjuntos | China. |
| Válvula electromagnética | Ataque aéreo | 2 juegos | Japón |
| Las demás máquinas | El Sr. Schneider | 1 juego | El francés. |
| Contactor de CA | El Sr. Schneider | 2 piezas | Francia |
| Relay de tiempo | C-LIN | 1 por ciento | China. |
| Relay sólido | - ¿ Qué? | 6 piezas | Japón |
| Micro relevos | - ¿Qué es eso? | 2 piezas | Alemania |
| Controlador de temperatura | ¿ Qué haces? | 6 piezas | China. |
| Interruptores de aire | Las empresas Siemens | 8 piezas | Alemania |
| Cables de baja presión | El Sr. Schneider | Todos los | Francia |
| Todo el rodamiento | NSK/CHINA | Japón/China |
1) el PLC para esta máquina es Panasonic de Japón, es de larga vida útil. como usted sabe, el programa como el corazón para una persona, es muy importante.así que esta parte usamos la famosa marca Panasonic,y podríamos ofrecer una garantía de por vida.
Y el programa está hecho por la compañía, es fácil de usar y cambiar.
2) Sistema automático de suministro de aceite, no es necesario para engrasar la máquina a mano, sólo tiene que configurar en la pantalla táctil, por ejemplo, se puede configurar cuando la máquina se ejecuta 2000 carreras,Luego se aceitará el engranaje y las piezas de repuesto automáticamente.
3) El motor es este, y proporcionamos el servicio de cambio de toda la vida.
Si hay un problema, entonces podemos repararlo y cambiarlo por usted libremente.
4) La guía de alimentación es de la máquina hamada, y es mucho más pesada y fuerte, incluso el trabajo de la máquina, no será fácil moverse, podría mantener la impresión de alta precisión.
