Especificación
Se aplicarán las siguientes medidas:
espesor de la hoja:0Papel corrugado para flautas de cartón de.2-2 mm
Tamaño máximo de la hoja ((mm):800x580
Tamaño mínimo de la hoja ((mm):Las demás:
Tamaño máximo de corte de la matriz ((mm):790x570
Tamaño máximo del estampado ((mm):790x520
Tamaño de la carcasa interior ((mm):940 x 610
Altura de las reglas de corte ((mm):23.8
Distancia entre placas (mm):51.5
Presión máxima:200 toneladas
Margen mínimo del agarre ((mm):8
Velocidad máxima de la máquina ((hojas/hora):7000
Velocidad máxima de estampación (s/h):5000
El espesor de la placa de estampado ((mm):5 ((opcional 4 + 1)
| Modelo |
Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2003. |
| Tamaño máximo de la hoja (mm) |
800x580 |
| Tamaño mínimo de la hoja ((mm) |
Las demás: |
| Tamaño máximo de corte de la matriz ((mm) |
790x570 |
| Tamaño máximo del estampado (mm) |
790x520 |
| Tamaño de la carcasa interior ((mm) |
940 x 610 |
| Altura de las reglas de corte (mm) |
23.8 |
| Distancia entre placas (mm) |
51.5 |
| Presión máxima |
200 toneladas |
| Margen mínimo del agarre (mm) |
8 |
| Velocidad máxima de la máquina (hojas/hora) |
7000 |
| Velocidad máxima de estampación (s/h) |
5000 |
| El espesor de la placa de estampado ((mm) |
5 ((opcional 4 + 1) |
| espesor de las láminas |
0Papel corrugado para flautas de cartón de.2-2 mm |
| Altura de la pila de alimentación ((mm) |
1300 |
| Altura de la pila de entrega ((mm) |
1000 |
| Sistema de calefacción eléctrica |
10 zonas |
| Los demás: |
2 longitudinales y 2 transversales |
| Ancho mínimo de la lámina ((mm) |
40 |
| Núcleo del carrete de papel ((mm) |
25 (((1") 76 (((3") |
| Motor de la mina (kw) |
7.5 |
| Potencia total (kw) |
40 |
| Suministro de aire |
0.8-1.0 MPa, ≥ 0,6 cbm/min |
| Dimensión general (mm) |
Se trata de las siguientes: |
| Peso de la máquina (en toneladas) |
15 |
Partes de repuesto de máquinas
Unidad de alimentación
• bandeja de pila con mango que permite la corrección lateral manual de la pila durante la producción
• Sistema de alimentación por corriente con una velocidad máxima de 120 hojas por minuto
• 2 vasos de succión cada uno para levantar papel, 2 vasos de succión para mover papel
• La altura y el ángulo de las cabezas de succión se pueden ajustar fácilmente
• Dispositivos electrónicos de seguridad que impiden que el alimentador se eleve demasiado
• Se dispone de un microajuste para el posicionamiento transversal de la mesa de pila
• Detector de precisión de doble hoja
• Fácil cambio de guías laterales de tirón y empuje simplemente girando un perno sin necesidad de quitar y reemplazar la guía lateral completa
• 2 guías delanteras con microajuste y la guía lateral es ajustable mediante manija de rueda
• Detector fotoeléctrico con sistema de parada automática en la mesa de alimentación en caso de atasco de papel
• Control separado de la unidad de alimentación y de la máquina principal para facilitar su preparación
• PLC y cámara electrónica para el control del tiempo
Unidad de corte a presión
• El motor principal de Siemens controlado por el control del inversor Schneider
• Microajuste de la fuerza de corte mediante engranaje de gusano accionado por motor y controlado por pantalla táctil
• La precisión de la presión puede ser de hasta 0,01 mm
• Crankshaft hecho de acero 40Cr
• Marcos de máquinas de acero Q235-A, placas superiores e inferiores de hierro dúctil QT60 con arena recubierta de resina con tecnología de hierro fundido a presión Meehanite
• Dispositivo de giro de la rueda de corte
• Dispositivo de protección contra la sobrecarga con limitador de par para garantizar la máxima seguridad del operador
y equipos
• 7 juegos de barras de agarre con agarres de aluminio ligero y duradero
aleación con capa ultra-dura y acabado anodizado asegura una precisión y consistencia
Registro en papel
• Después de una prueba de larga duración y entregada en parejas, el agarre principal, cadena de Subaki,
Japón
•Sistema de accionamiento por índice de alta presión para el control del posicionamiento de la barra de agarre
• Bloqueo neumático y liberación de la caja de corte
• Sistema de línea central para un cambio rápido de trabajo
Unidad de estampado
• Los 2 ejes longitudinales y 2 transversales de estampado en caliente satisfacen plenamente las necesidades de estampado en caliente del cliente para los productos.
• El calentamiento uniforme de 10 zonas permite que el producto muestre un efecto de estampado en caliente más uniforme.
• Servo sistema de control PLC.
Unidad de entrega
• Dispositivos fotoeléctricos de seguridad que impiden que la pila de papel de entrega suba y baje demasiado
• El cepillo de compresión ajustable ayuda a descargar el papel de las pinzas y a apilar el papel
• Diseño de pila alta de hasta 1020 mm
• Tabla de cinturón auxiliar automática disponible para entrega continua
• El movimiento del alimentador y el control de velocidad se pueden ajustar en la unidad de entrega
Partes eléctricas, interfaz del operador e detector de seguridad
• El sistema industrial japonés Omron PLC de alta velocidad
• Interfaz del operador de Omron con pantalla táctil
• Omron Interruptor y codificador de cámara electrónicos
• Detectores electrónicos, células microcomutadas y fotoeléctricas controladas por PLC en toda la máquina
Sistema de lubricación automática
• Sistema automático de bombeo y distribución de aceite para toda la máquina con temporizador preestablecido
• Distribución del aceite de lubricación para las cadenas de pinzas con válvulas de control individual para cada cadena
Dispositivos de seguridad y homologación de calidad de los componentes
• Todas las piezas electrónicas y eléctricas están homologadas CE
• Protector de sobrecarga para el protector y el equipo
• Embrague de la cadena para la protección de las barras de la pinza
• Botones de parada de emergencia en toda la máquina para un acceso rápido y fácil
• La transmisión de la unidad principal adopta el control del convertidor de frecuencia A/C importado, el arranque y el alto de la máquina se controlan mediante embrague de aire importado
• El funcionamiento de toda la máquina está controlado por un PLC. Interfaz de pantalla táctil para controlar el estado de funcionamiento de la máquina, las indicaciones de problemas y sus formas de disparo correspondientes.Esto es más fácil de usar.
• El control independiente de la temperatura de cada zona de calefacción hace que la temperatura de funcionamiento de la máquina sea más uniforme y estable.
Embalaje y envío
Preguntas frecuentes

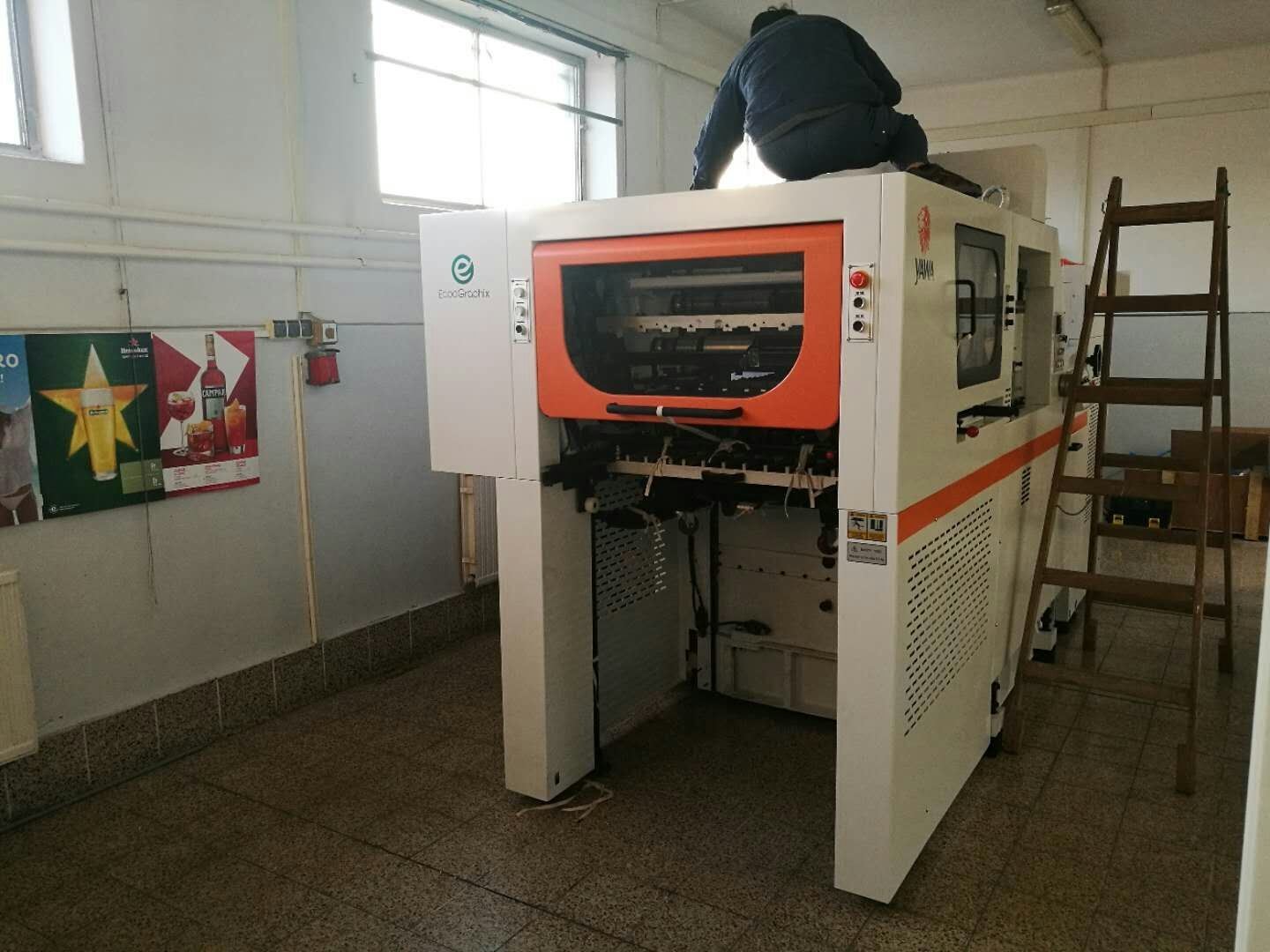

P: ¿Qué pasa con la instalación y el soporte técnico posventa?
A: ¿Qué quieres decir?Nuestro ingeniero puede ayudar con la instalación y proporcionar la capacitación necesaria. El comprador debe asumir los billetes de avión de ida y vuelta y el cargo de servicio y el costo del alojamiento local.Si tiene algún problema o pregunta, estaremos a su disposición 7x24 horas.
Entre nuestra gran cantidad de instalaciones CTP en todo el mundo, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and the EcooGraphix technical service team supports these installations remotely with regular onsite visits.
Las impresoras de estos usuarios finales ejecutan los sistemas CTP con satisfacción debido a nuestra calidad robusta, servicio remoto sin problemas, capacitación y mantenimiento exhaustivos.Si usted es un impresor que está considerando comprar directamente de EcooGraphix China, no hay molestias con las instalaciones, la capacitación, y el servicio post-venta.
