Máquina de línea de recorte y rebobinado de papel térmico de cajero automático en línea
Se aplicará el procedimiento de ensayo de la norma de calidad.
EcooGraphix T-1400FA es ideal para cortar varios materiales enrollados de gran tamaño, incluidas películas de plástico (PVC, OPP, PET, CPP), papel, papel de vidrio, papel de aluminio, papel de aluminio, pegatinas adhesivas,los tejidos no tejidos y otros materiales, que garanticen un corte y rebobinado precisos.
Características:
1) El sistema de control SIEMENS PLC y la pantalla táctil proporcionan una pantalla de parámetros intuitiva para una fácil configuración.y la máquina funciona automáticamente.
2) El sistema de carga hidráulica sin eje soporta una capacidad de carga máxima de 3 toneladas.
3) Control de la tensión de desenrollamiento facilitado por un freno electromagnético de 20 kg/m2.
4) El panel de pared de apoyo procesado por CNC y tratado térmicamente garantiza que no se deforme con el tiempo.
5) El rodillo de equilibrio ajustable en dirección en la sección de desenrollamiento mantiene un contacto estrecho con toda la telaraña.
6) Los rodillos de transmisión de equilibrio dinámico/estático aseguran un funcionamiento sin problemas.
7) Los cuchillos circulares superiores fijados por tornillos y los cuchillos circulares inferiores fijados por espaciador de aluminio garantizan una precisión de corte.
8) El tucker automático introduce convenientemente la cola, lo que facilita un rápido rebobinado.
9) El sensor de la celda de carga y el regulador de tensión automático mantienen una tensión constante durante todo el funcionamiento.
10) El contador automático de contadores detiene la máquina cuando se alcanza la longitud preestablecida.
11) El rodillo de plátano evita problemas de superposición durante el funcionamiento.
12) Equipado con un interruptor de emergencia para seguridad.
13) Guía web facilitada por un sensor de cámara digital CCD o fotocélula, que garantiza una alineación precisa.
2.Parámetros principales:
| Modelo |
Se trata de un sistema de control de las emisiones de CO2 |
| Ancho de la página web de los padres |
Cubierto |
| Diámetro de la telaraña principal |
Las demás: |
| Diámetro de giro máximo |
300 mm |
| Ancho de hendidura mínimo |
15 mm |
| Velocidad máxima de la máquina |
300 m/min. |
| Torque de trabajo |
100 Nm |
| Tipo de desenrollamiento |
El eje de expansión por aire |
| Eje de remolque |
0.5 ̊, 1 ̊ están disponibles (o como su solicitud) |
| El poder |
20 kW |
| Válvulas |
3 fases, 380 V, 50 Hz |
| Peso |
4 000 kg |
| Dimensión |
5500*2200*1880 mm |

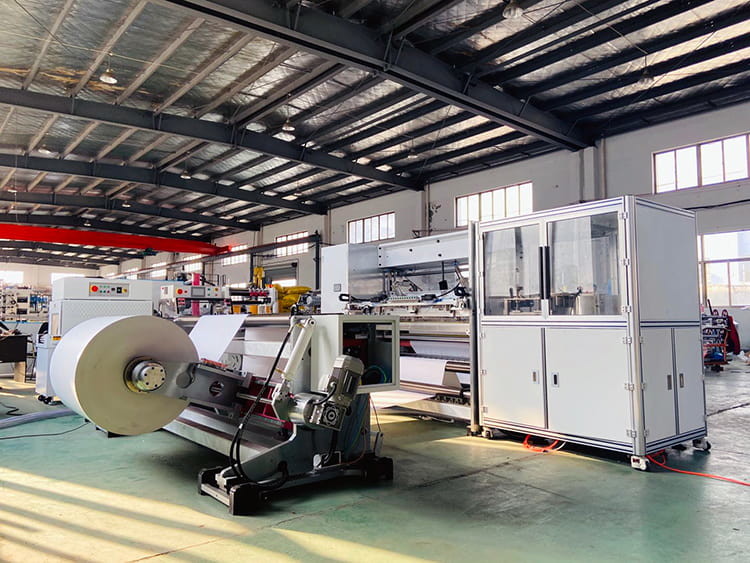

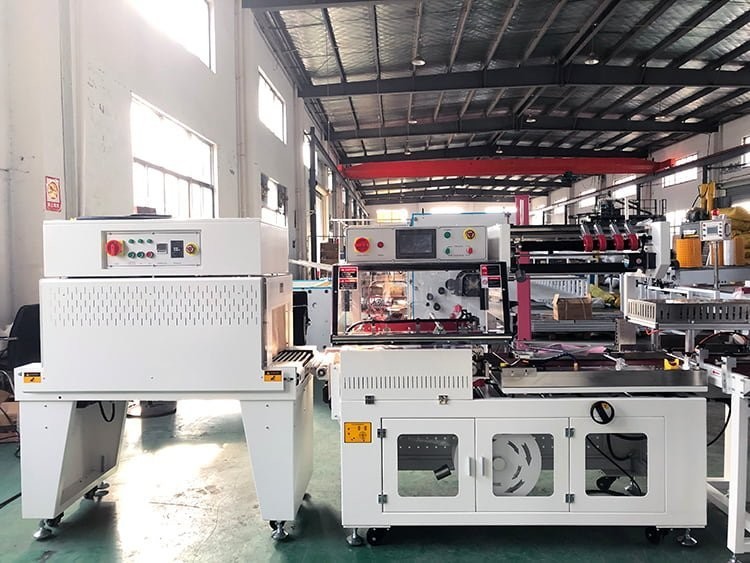

Ecoo-1400FA permite la producción de papel térmico sin costuras desde la alimentación del núcleo hasta el embalaje de los rollos, simplificando el proceso en una sola operación.
Con Ecoo-1400FA, puede producir sin esfuerzo de 23.000 a 35.000 piezas de rollos de 57 mm x 50 mm en 8 horas, sin la necesidad de un operador dedicado.
Para proporcionar una comprensión completa de la recientemente lanzada línea de producción de papel térmico automático Ecoo-1400FA, vamos a desglosar su funcionamiento paso a paso.Puede ver el video de demostración en YouTube para referencia.

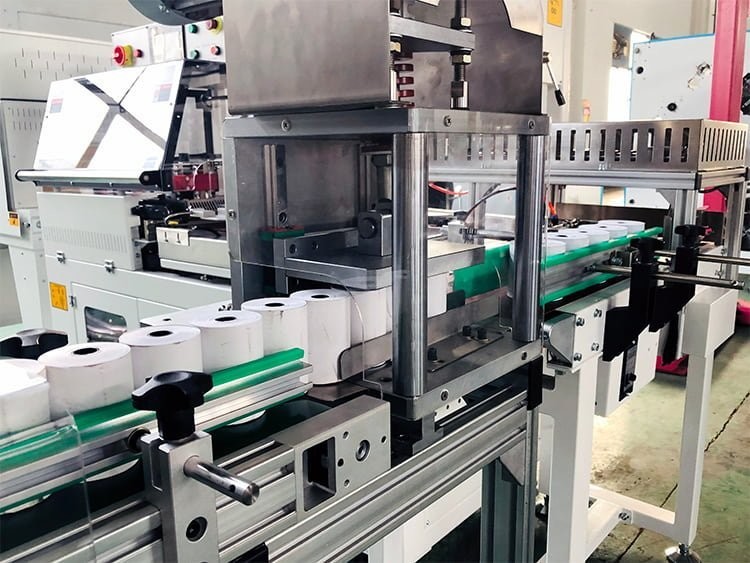

La alimentación del núcleo se automatiza mediante un alimentador automático del núcleo. Simplemente coloque el núcleo de plástico en el tazón de antemano, y el alimentador del núcleo lo empujará de forma autónoma hacia el transportador de etapa del núcleo.
| Sección de desenrollamiento |
- eje de remolque de expansión por aire de 3 ′′ (76 mm)
-Sistema de carga automática de elevación hidráulica
-Corrección ultrasónicapara obtener la precisión muy alta
- Freno electromagnético de Taiwan
- Regulador de tensión totalmente automático
-Roller de equilibrioque se utiliza para ajustar el material de estanqueidad
|

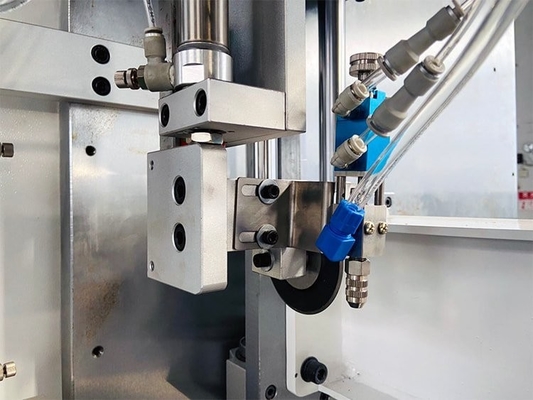

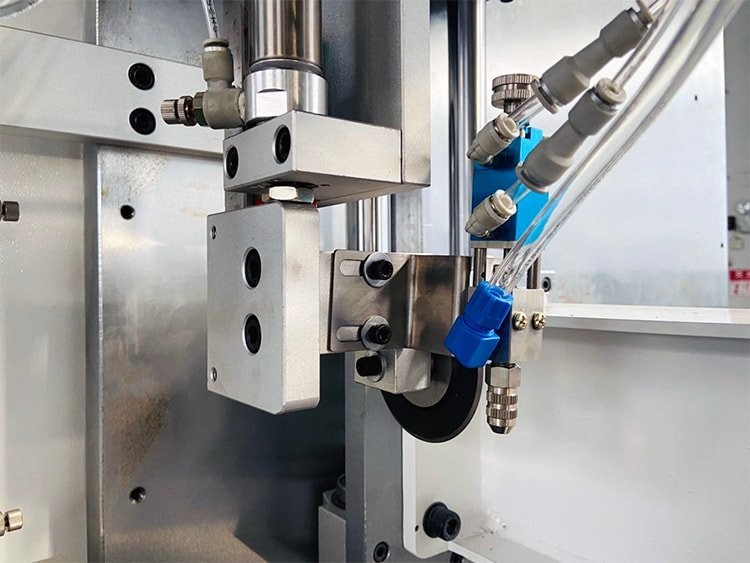

| Sección de corte |
- Las opciones de cortador de afeitar o cortador de disco
- Disco de corte de la asamblea adoptar la cámara de bloqueo automático
- Cortador con base de hoja ajustable y móvil.
- Contador de contadores.
-Rollo NIPque controlador por motor principal.
|
| Sección de repliegue |
- Ejes de remolque de expansión por aire
- Tecnología de re-enrollamiento del centro
-Brazo de presión
- Embrague electromagnético de Taiwán.
|
| Sección de control |
- Inovación PLC y HMI
- Todos los parámetros se muestran en el monitor
- Los electrodomésticos de bajo voltaje son de Schneider.
|
| El borde de los residuos recortados |
- Soplador de residuos de borde con tubo de expulsión |
| No se puede optar |
- 6' y 12' Ejes de despliegue
- Tipo sin eje.
- El eje diferencial de fricción para el remolino.
- Control de posición del borde de tipo ultrasónico (EPC)
- Guardia de seguridad para el dispositivo de corte.
- Los interruptores de emergencia en la esquina 4 de la máquina.
|
