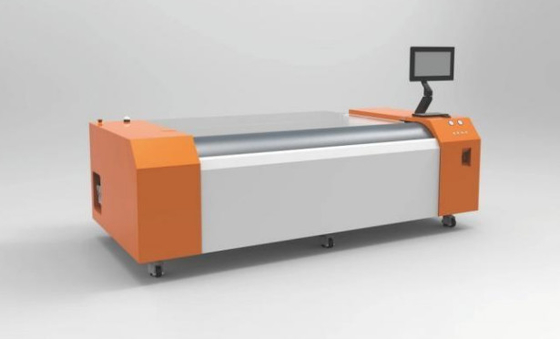

El modelo: FL5080
Descripción:
Máquina CTP de conversión de imágenes de placas de flexo por ordenador digital; una máquina de fabricación de placas de flexo de tamaño completo de 50 por 80 pulgadas.
El FL5080 está diseñado con tecnología láser de fibra de alta energía y control independiente de 256 canales de tecnología LV, lo que representa un gran avance en las limitaciones de potencia energética.Cuenta con detección de distancia láser y un motor de bobina de voz dispositivo de enfoque automático dinámicoEsta tecnología única garantiza la precisión y la consistencia en la fabricación de placas flexo.
Características y tecnología
- Dispositivo láser de fibra de alta energía:
- Saca una imagen de tamaño completo de una placa de 50 pulgadas x 80 pulgadas a 5080 dpi en sólo 30 minutos.
- Aumenta la productividad en un 10% para trabajos urgentes, ayudando a cumplir plazos ajustados.
- 256 canales Tecnología de modulación independiente:
- Divide el láser en 256 canales controlados independientemente, mejorando enormemente la productividad.
- La forma rectangular del punto láser ofrece una calidad de punto superior y un rendimiento de imagen.
- H256 Cabeza láser:
- Utiliza un nuevo sistema óptico de aumento de alta potencia para una resolución óptica de 5080 dpi.
- Puede representar líneas inclinadas o circulares tan finas como 15 μm y líneas verticales/horizontales tan finas como 5 μm, dando como resultado píxeles nítidos y claros.
- Aumenta la fidelidad del color en un 30%.
- Capacidad de resolución súper alta:
- El dispositivo de válvula de luz puede alcanzar resoluciones de hasta 10160 dpi con un tamaño de punto láser de 2,5 μm x 2,5 μm, con líneas de imagen tan finas como 5 μm o menos.
- Soporta una salida de 2540 dpi; con requisitos de imagen no críticos, el modo de exposición de doble superposición de líneas puede aumentar la productividad en un 150%.
- Enfoque automático dinámico:
- El dispositivo de motor de bobina de voz garantiza un enfoque preciso durante la exposición a superficies de placas flexo no uniformes.
- Funciones avanzadas de superposición:
- Las funciones de superposición de líneas dobles y triples proporcionan una calidad de imagen y una eficiencia superiores para la ablación LAMS durante la exposición de la placa flexo.
- Exposición estable y fiable:
- La monitorización instantánea de la temperatura y la calibración previa de la cabeza láser garantizan una exposición láser estable y fiable.
Datos técnicos
| Modelo |
Se aplicará el método de ensayo de la siguiente manera: |
Se aplicará el método siguiente: |
| Método de exposición |
Batería externa |
| Sistema de imágenes |
Dispositivo láser de fibra de 1064 nm (cabezas H256) |
| Producción |
3 metros cuadrados/hora a 5080 dpi |
5 metros cuadrados/hora a 5080 dpi |
| |
50 por 80 pulgadas toma 45 minutos |
50 x 80 pulgadas toma 30 minutos |
| Tamaño de exposición |
Tamaño máximo 1270*2032 mm, mínimo 200*200 mm |
| Tipo de medio |
Película de ablación en seco, placa de tipografía digital de lavado con agua, placa de flexo digital de lavado con agua, placa de flexo digital de lavado con disolvente |
| espesor de la placa |
0.140 mm hasta 6.35 mm |
| Resolución |
5080DPI (compatible con 2540DPI), puede extenderse hasta soportar 10160DPI |
| Carga de las placas |
Carga automática o manual de las placas |
| Peso neto |
2500 kg de peso |
Tamaño de la máquina
(WxLxH) mm |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Fuente de alimentación |
Voltagem trifásica: 380V, máximo. Potencia (valor máximo) 16 kw |
Operación
Medio ambiente |
Recomendado:15-30°C, máximo 21-25°C, humedad: 40-70% |
Punto cuadrado contra punto redondo
Cuando se toma una imagen con un punto redondo, el tamaño del punto debe coincidir con el tamaño del punto de la imagen.El uso de un punto de luz redondo con un diámetro de 5 μm no puede exponer completamente las cuatro esquinas de esta área cuadradaPara garantizar una exposición completa, el diámetro de la mancha redonda debe ser equivalente a la longitud diagonal de la superficie cuadrada, que es de 7,07 μm (1,414 veces el tamaño del punto).
El tamaño de una mancha de 5 μm de diámetro no cubre todo el área cuadrada, mientras que una mancha de 7 μm de diámetro causa exposiciones superpuestas, lo que conduce a imágenes irregulares con bordes en forma de arco.
Algunos desarrolladores de óptica intentan encontrar un diámetro óptimo de punto menor a 7,07 μm, pero persisten problemas de calidad independientemente del diámetro elegido.
En contraste, una forma de punto rectangular permite un tamaño de punto de 5 μm x 5 μm, que expone completamente todo el área cuadrada, asegurando una imagen precisa y consistente.
