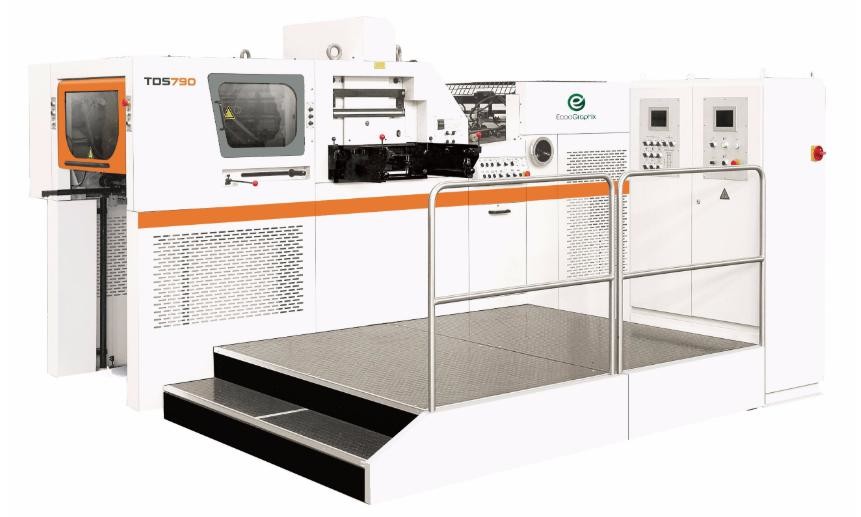

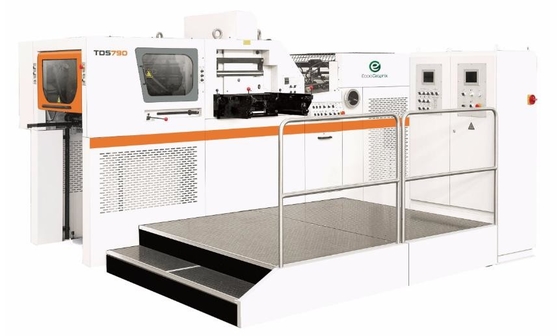

Cortador automático en línea con estampado térmico de papel TDS790
Breve introducción
TDS790 máquina automática de corte a presión y impresión de papel caliente está compuesta por unidad de alimentación, unidad principal y unidad de entrega.el sistema de control eléctrico está disponible con la máquina. El insertor, pre-pilado, unidad de extracción, bomba BECKER y relieve térmico son todas opciones para usted. Se utiliza para el material automático de estampado de rollos, después de la impresión, la laminación.
Aplicación
Adecuado para la producción de cajas de papel, vasos de papel, etiquetas de embalaje, relieve de cartón, bolsas de papel portátiles, cubiertas de papel, PVC, diversos plásticos, etc.
Especificaciones
- ¿ Qué?
Modelo | TDS790: el precio de venta de los productos |
Tamaño máximo de la hoja ((mm) | 790x560 |
Tamaño mínimo de la hoja ((mm) | El número 310x210 |
Tamaño máximo de corte en matrices (mm) | 760x520 |
Tamaño máximo del sello (mm) | 760x525 |
Tamaño de la carcasa interior ((mm) | 780x530 |
Altura de las reglas de corte (mm) | 23.8 |
Distancia entre placas (mm) | 51.5 |
Presión máxima (N) | 120x104 |
Variedad de existencias | Min. hoja 90 g/m2, cartón 157-2000 g/m2Flauta de Mi y Si |
Margen mínimo del agarre (mm) | 6 |
Velocidad máxima de la máquina (s/h) | 5500 |
Velocidad máxima de estampación (s/h) | 5000 |
El espesor de la placa de estampado ((mm) | 5 ((opcional 4 + 1) |
Ejes de alimentación longitudinales | 3 |
Ejes de alimentación transversales | 2 |
Altura de la pila de alimentación ((mm) | 1200 |
Altura de la pila de entrega ((mm) | 950 |
Sistema de calefacción eléctrica | 8 zonas |
Ancho mínimo de la lámina ((mm) | 40 |
Núcleo del carrete de papel ((mm) | 25 (I') 76 (I3) |
Potencia nominal (kw) | 26 |
Suministro de aire | 0.8-1.0MPa, ≥ 0,6 m3/min |
Dimensión general (mm) | Se trata de un sistema de control de las emisiones de gases. |
Peso de la máquina (en kg) | 8500 |
- ¿ Qué?
Detalle

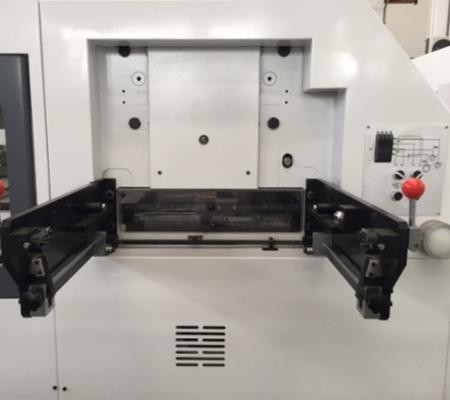

♥ Barras de agarre
Adopta una aleación de aluminio de alta resistencia para prolongar la resistencia y aligerar el peso, y el diseño es especialmente adecuado para papel delgado.
♣ Embrague de la caja de cambios
El sistema intermitente protege la máquina de la sobrecarga y el sistema de transferencia de par adopta el diseño de ranura de llenado de bolas.y también se restablecen fácilmente después de la sobrecarga.
Principales características
1) La unidad de accionamiento principal utiliza el control del inversor de CA. El embrague de aire es importado para el funcionamiento y la interrupción de la máquina.
2) Micro-procesador compuesto por un PLC y un programa para controlar el funcionamiento de toda la máquina.Más esbozo visual más palabras de indicación de problemas en la pantalla táctil de la unidad principal para permitirle encontrar problemas causados en el menor tiempo para reducir el tiempo de inactividad de la máquina.
Sección de corte por matrices
· El sistema de conducción del engranaje de gusano de precisión garantiza un movimiento suave y dinámico de las placas inferiores
· Papelería de precisión
· Bloqueo de la persecución a mano
· Cadena de conducción de barras de agarre de alta calidad
· Sistema de conducción de la barra de agarre de 2 camas de punta de última generación para garantizar un movimiento intermitente de la barra de agarre suave y preciso
Sistema de estampado en papel
· Cinco ejes de tracción de papel, accionados por un servomotor, cada uno programable individualmente para el paso corto y el paso largo de papel 3 ejes en dirección longitudinal; 2 ejes en dirección transversal
· Consola de estampación con ordenador industrial, pantalla táctil Pro-Face y 6 termómetros para el ajuste de la lámina y control de temperatura con temporizador de precalentamiento de la máquina
· Base de calefacción con 6 zonas de calefacción, cada una con temperatura ajustable individualmente
· Sistema de advertencia de la longitud del papel

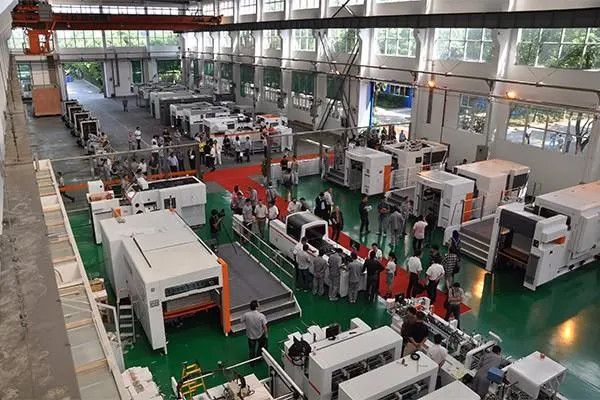

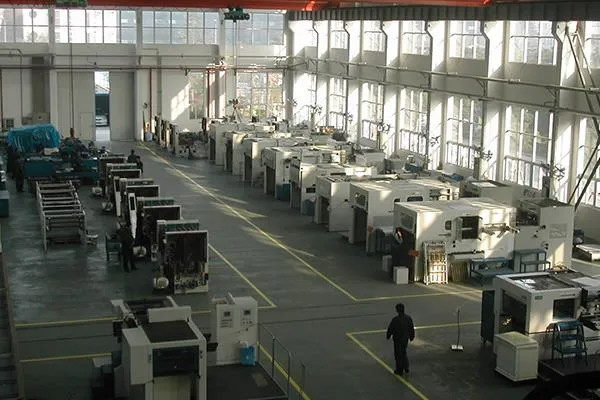

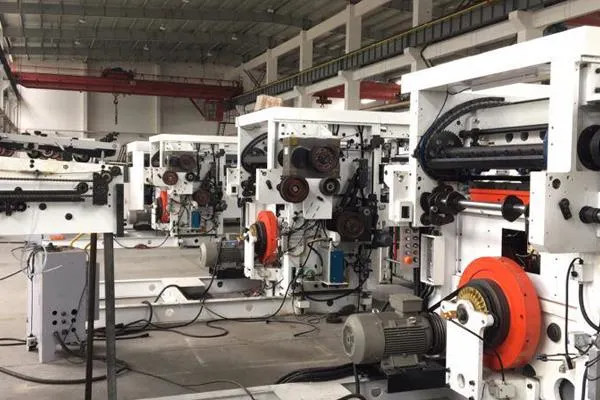

Producción y embalaje
Desde la producción hasta la entrega, hacemos cada detalle con mucho cuidado para garantizar la buena calidad del producto y el servicio a los clientes.
Certificados
Preguntas frecuentes
P1: ¿ Cuáles son sus principales productos?
|
P2: ¿ Dónde está su fábrica?
|
P3: ¿ Hay alguna certificación para su procesador CTP?
|
P4: ¿ También puede suministrar el flujo de trabajo y el RIP?
|
P5: ¿ Qué pasa con la instalación y el soporte técnico posventa?
Todas estas impresoras de usuarios finales ejecutan los sistemas CTP con plena satisfacción debido a nuestra calidad robusta, servicio remoto sin problemas, capacitación y mantenimiento exhaustivos.Si usted es un impresor que está considerando comprar directamente de EcooGraphix China, no hay molestias en las instalaciones, la formación y el servicio post-venta.
|
