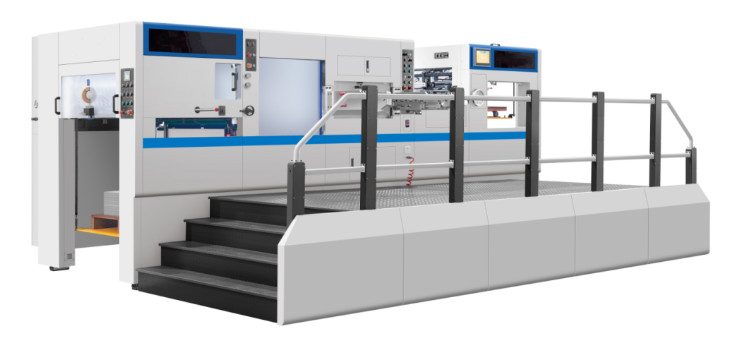

1050 Máquina para cortar y desgranar 7500 hojas por hora

Máquina troqueladora y plegadora 1050 de 7500 hojas por hora

(Modelo: Ecoo-1050)

Descripción del Producto

>> Aplicación:
La máquina troqueladora de platina automática Ecoo-1050 se utiliza para troquelarVarios papeles, cartones, cartón corrugado, láminas de plástico (como PVC, PP),con función deTroquelado, plegado y gofrado.Con el último diseño de estructura nueva, la velocidad máxima de troquelado puede ser de 7500 hojas/hora.

>>Especificaciones

>> PrincipalCaracterísticas:

Seguridad, Ahorro Energético, Eficiencia

1. El funcionamiento de la máquina completa está controlado porSistema de control centralizado PLCque puede examinar automáticamente el estado de funcionamiento y comprobar el estado inusual, así como registrar las condiciones de funcionamiento. De acuerdo con la Norma de seguridad europea, diseñamos de manera razonable para lograr una combinación perfecta de operatividad y seguridad.

2. Sistema de alarma avanzadoAl iniciarse, el operador recordará al operador que abandone el área insegura. Detecta automáticamente todo el proceso y, si hay un mal funcionamiento, no hay papel o el papel está atascado, el embrague neumático se separará y se detendrá automáticamente, lo que reduce el desperdicio de papel y protege al personal y al equipo.

3.PAGDispositivo reempaquetado y dispositivos de alimentación y entrega de papel sin interrupciónReduce el tiempo de apilado, mejora la eficiencia de la máquina y aumenta tus ingresos.

4. Los componentes eléctricos y neumáticos seleccionados de Europa, Japón y Taiwán mejoran la estabilidad de la máquina y reducen la frecuencia de inanición.

5. El bastidor principal y la base adoptan hierro de grafito esferoidal de alta resistencia QT500-7 que se procesa con precisión mediante un centro de control numérico, lo que garantiza que la máquina funcione de manera estable durante mucho tiempo al soportar una gran presión de 200 T. Los núcleos de la prensa de platina, como el cigüeñal, el engranaje helicoidal, etc., son todos de acero de aleación de alta calidad importado, que se procesan mediante temple y revenido a alta temperatura con una larga vida útil.

6. El sistema de lubricación de las piezas centrales está equipado con un dispositivo de visualización de la presión de aceite y un dispositivo de alarma para presión insuficiente de aceite y aire.

7. Ofrecemos capacitación técnica completa y a largo plazo, así como mantenimiento gratuito y rápido durante un año, lo que garantiza que nuestros clientes puedan dominar por completo la tecnología de producción de nuestros equipos. Nuestra máquina tiene un diseño perfecto, una instalación precisa, alta estabilidad, alta seguridad y bajo nivel de ruido.


>> Configuración estándar

1. Sección de alimentación de papel: mesa de alimentación y transportador

1. La placa de pared del alimentador está hecha de hierro fundido, que es más estable durante el funcionamiento a alta velocidad.
2.Precisión fcabeza de alimentación(Bomba de vacío Becker) con soplador de doble lado: Adecuado tanto para cartón como para cartón corrugado. Tiene 4 boquillas de succión y 4 boquillas de alimentación, y el ángulo y la altura de las boquillas se pueden ajustar para adaptarse a las diferentes formas de papel.
3. Cabezal de alimentación (adelante/atrás) La alineación de la pila (izquierda/derecha) se puede ajustar mediante motor, solo necesita presionar los botones para ajustar.
4. Electromecánicadetector de doble hoja,
5.PendientetipotransportadormesaCon rodillos de presión de PU antidesgaste y ruedas de cepillo, es mucho más adecuado para alimentar papel fino en condiciones de funcionamiento de alta velocidad.
6. Colocación lateral de doble uso(tirar y empujar) yColocación frontalGarantizar la precisión de la posición de la hoja.
7.S¿Qué?Función de detección de papel y papel acumulado y función de parada automática:Cuando los sensores detectan que el papel está torcido o acumulado antes de ser entregado a la sección de prensa de platina, la máquina se detendrá.
8. Dispositivo amortiguador neumático de la cinta transportadora: cuando funciona a alta velocidad, ayuda a que el papel se entregue suavemente mediante la cinta de alimentación.
9.Sin escalasalimentación de papelEstructura ytipo de carril guíaempaquetado paletamejorar la eficiencia en gran medida.


2. Sección de prensa de platina

1. El cuerpo principal adoptaalto-fortalezaHierro dúctil QT500con un proceso de fundición especial.Ni-Cr-MoCigüeñal de aleacióncon un tratamiento de proceso artesanal especial y súper tener puesto-resistirhormigagusanoyengranaje.
2. Alta presiónmotor de aceite automático con filtrar y ventilador de refrigeraciónrecicla el aceite para lubricar las principales piezas de la transmisión (cigüeñal, sinfín y engranaje). Y elbomba de aceite para autolubrica todas las piezas necesarias (engranajes, cadenas, etc.)
3. Gran volante con elembrague neumáticogarantiza una alta precisión cuando la máquina funciona a alta velocidad.
4.Sistema automático de ajuste de presión de troqueladoEl operador solo necesita establecer el valor en la pantalla táctil para ajustar la presión.
5. Diseño fácil de usar para el cambio de la matriz y la placa de revestimiento (acero al manganeso, HRC50-53). El marco de la matriz se puede volcar y bloquear neumáticamente.
6. Alta precisión Indexador de levas con limitador de par y correa sincrónica para controlar las barras de agarre para entregar el papel en una posición precisa de manera estable cuando se trabaja a alta velocidad.
7. Alta resistenciaPinza de aleación Ti-Alsytener puesto-resistiendocadenas para barra de agarre.

3. Placa calefactora para lámina de plástico (OPCIONAL)

Para troquelar láminas de plástico, como PVC, PP, PET.
1. Temperatura de ajuste independiente para zonas de calentamiento independientes, control termostático.
2. La placa calefactora está hecha de hierro fundido RTCr0.8 resistente al calor y de alta resistencia.

4. Sección de despojamiento (OPCIONAL)

1. El extractor se compone de tres marcos (marco superior, medio e inferior) que se pueden extraer para instalar los pasadores.
2.Barra decapante con pasadores o placa macho-hembra para desmontaje de residuos.
3. El marco superior es impulsado por motor, puede presionar el botón para moverlo y verificar la posición de pelado.

5. PapelSección de Entrega

1. El dispositivo de alineación automática, el soplador de aire ajustable y el cepillo para el cabello garantizan que la pila de papel esté en buen orden, sin importar si el papel es grueso o delgado.
2. Dispositivo anti-rebote: La hoja se mueve hacia arriba con la barra de agarre; se activará el sensor de detección y la máquina se detendrá.
3. El dispositivo de entrega automática de papel sin interrupciones está controlado por un motor; solo necesita presionar un botón para operarlo.
4. Dispositivo de inserción de etiquetas (1 juego) para registrar la cantidad de hojas.
5. Dispositivo de apertura de pinza secundaria para pelar (opcional)

6. Eléctricocaja ysistema de control

1. Los controles de interfaz están integrados y numerosos controles de interruptores eléctricos están configurados en la pantalla de operación, lo que facilita su operación y comprensión.
2. El sistema de control centralizado PLC puede examinar automáticamente el estado de trabajo y probar estados inusuales, así como registrar la condición de trabajo.
3. Función de diagnóstico de problemas en la pantalla táctil, si ocurre algún problema, puede verificar la pantalla táctil para encontrarlo.
4. Chino, inglés u otro idioma (opcional) en la pantalla táctil
5. Los componentes eléctricos y el circuito eléctrico cumplen con el estándar de seguridad europeo-americano.

Preguntas más frecuentes

P: ¿Qué pasa con la instalación y el soporte técnico posventa?
A:Nuestro ingeniero puede acudir para ayudar con la instalación y brindar la capacitación necesaria. El comprador deberá hacerse cargo de los boletos de avión de ida y vuelta, los gastos de servicio y el costo del alojamiento local. Si tiene problemas o preguntas, estaremos a su disposición las 24 horas del día, los 7 días de la semana.
Entre nuestra gran cantidad de instalaciones CTP en todo el mundo, también hay muchos usuarios finales (impresoras) que han comprado los productos CTP directamente de EcooGraphix China y el equipo de servicio técnico de EcooGraphix respalda estas instalaciones de forma remota con visitas periódicas al sitio.
Todos estos usuarios finales de impresoras utilizan los sistemas CTP con total satisfacción gracias a nuestra sólida calidad, servicio remoto sin inconvenientes, capacitación y mantenimiento exhaustivos. Si es un impresor que está considerando comprar directamente a EcooGraphix China, no tendrá problemas con las instalaciones, la capacitación y el servicio posventa. Garantizamos su satisfacción.
