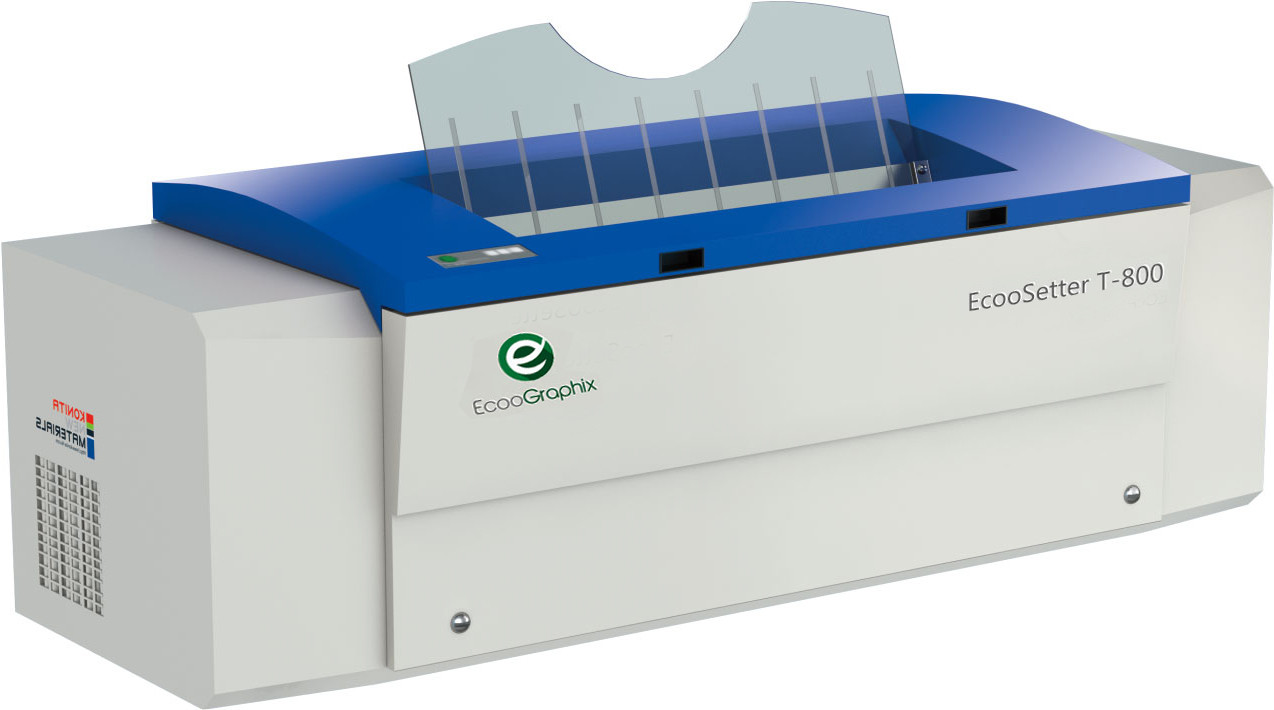

35/45/55 placas/hora Máquina automática de CTP térmico

Máquina CTP térmica automática completa con válvula de luz láser de 256 canales
Modelo: T-800Q

Descripción del producto:
Adopta una válvula de luz láser de 256 canales;La velocidad de salida alcanza hasta 35-55 placas/hora para 8 placas ascendentes ((1,030×800mm, sensibilidad de la placa: 100mJ/cm2), dos veces más rápido que los dispositivos anteriores;Con tecnología de imagen de pantalla cuadrada adoptada, alcanza una saturación que aumenta en un 21% y una finura y precisión diez veces superiores a las originales; con motor lineal equipado con posicionamiento de alta precisión,lograr una vida útil más larga y un menor costo de operación y mantenimiento para el cliente;

Las especificaciones técnicas:

Modelo	T-800QE	El T-800QS	T-800QH
Método de exposición	Batería externa
Sistema de imágenes	32 canales	48 canales	64 canales
Discreto láser de 830 nm
Producción	16PPH	22PPH	28PPH
	1030 mm x 800 mm, 2400 dpi
Tamaños de las placas	El número máximo de unidades de ensayo es el siguiente:
Tamaño de exposición	El número máximo de unidades de ensayo es el siguiente:
espesor de la placa	0.15 mm a 0.30 mm
Resolución	Resoluciones estándar de 2.400 dpi
Repetibilidad	± 0,01 mm
Interfaz	Fibra óptica / GB Ethernet
Carga de las placas	Carga automática: un solo casete
Cantidad de carga de las placas 0,27 mm Placa	Unidad de una sola cinta: 100 placas Unidad de casetes múltiples: 400 placas (4 x 100 placas/caseta)
Deslizamiento automático El contenedor de papel	Incluido en el cargador automático
Puente al procesador	Incluido
Sistema de punción	Opción: punzamiento interno (máximo cuatro juegos de agujeros en la placa)
Peso neto	Carga manual del CTP ((P): 890KG; CTP con un solo cassette: 985KG; CTP con caja múltiple: 1,350KG
Tamaño de la máquina (WxLxH) mm	Carga manual del CTP (P):1,900x2,510x1,356mm. ((LxWxH) CTP con un solo casete:1,900x2,431x1,356 mm. ((LxWxH) CTP con varias cintas:1,900x2,687x1,356mm. ((LxWXH)
Fuente de alimentación	Carga manual de CTP ((P): fase única: 220V, potencia: 3,8KW ((valor máximo), 1,5KW (promedio) CTP con un solo casete: fase única: 220V, potencia: 4.2KW ((valor máximo), 2KW (promedio) CTP con varios casetes: fase única: 220V, potencia: 4.6KW ((valor máximo), 2.5KW (promedio)
Medio ambiente	Rango de temperatura de funcionamiento: 15-30°C Temperatura recomendada: 21-25°C Humedad: 40%-70%

Tres tipos de forma de carga de placas para su opción:

Ventajas técnicas:

1. Romper las limitaciones tradicionales de la tecnología de fibra óptica, y dividir un haz láser en 256 canales de pequeños haces láser que pueden ser controlados por separado, duplicando la velocidad de salida;el punto cuadrado de la pantalla impreso en la placa, con bordes afilados y una distribución de energía en forma de paso rectangular, hace que la imagen sea más clara,10 veces más precisa que la detección AM de 200lpi y la saturación del color aumenta en más del 21%.

2. Utilice un dispositivo de válvula de luz para dividir un haz de láser generado por un solo láser de fuente en 256 canales de pequeños haces de láser con energía uniforme y sus puntos de pantalla de exposición son altamente consistentes.

3El punto cuadrado de la pantalla con la característica de borde afilado hace que la imagen sea más clara, 10 veces más precisa que la proyección AM de 200lpi y la saturación de color aumenta en más del 21%.

4- Mayor eficiencia, menor pérdida - Fabricación rápida de placas con 256 canales de rayos láser pequeños, velocidad de salida duplicada mientras que la velocidad del tambor es sólo del 20% al 50% de la convencional.
