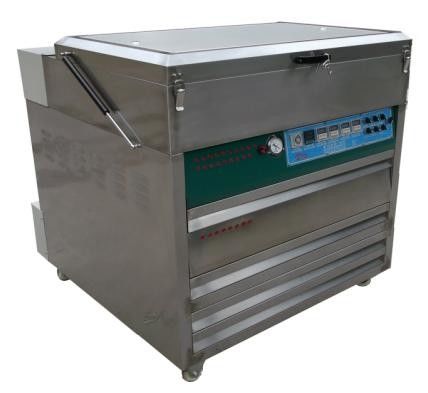

FP-900 Procesador de placas flexibles basado en disolventes
Aplicación
Independientemente de la placa PS o la placa CTP, se requiere una máquina de procesamiento para procesar la placa después de que se haya completado la exposición.El procesador CTP de EcooGraphix se puede utilizar con placas de CTP térmicas offline/online o con placas de CTCP o UV-CTP, como las máquinas Kodak, Screen, Agfa, Creo, Amsky o Cron CTP.
Características de la máquina
1. Máquina de fabricación de placas flexibles de base de disolvente multifuncional, permite la exposición, el lavado, el secado y el despegado.
2Diseño AIO, ahorrar espacio, adecuado para el pequeño formato Flexo CTP Machine.
3El panel de control central de la MPU facilita el funcionamiento.
4Adopte lámparas UV importadas y lastre electrónico.
5Un dispositivo de vacío fuerte y una placa de aire aspirante.
6- El dispositivo de secado de aire termostático de círculo asegura.
7Reproducción exacta y estable de los colores y gráficos originales.
Especificación
Modelo
FP-900
Tamaño de la página
No más de 920 mm*680 mm
espesor de la placa
1.14 mm - 3.94 mm
Necesidad de electricidad
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los combustibles fósiles
Fuerza de trabajo
3.5KW
Tamaño de la máquina (WxLxH) mm
1650 x 1160 x 1300
| Máquina AIO para el procesamiento de placas flexibles ((AIO, todo en un modelo) |
| Modelo |
FP-900 |
| Tamaño de la página |
No más de 920 mm*680 mm |
| espesor de la placa |
1.14 mm - 3.94 mm |
| Necesidad de electricidad |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los combustibles fósiles |
| Fuerza de trabajo |
3.5KW |
|
Tamaño de la máquina (WxLxH) mm
|
1650 x 1160 x 1300 |
Cuidado y proceso
1) No ejecute la función de temperatura del agua delante de usted y del disolvente en el tanque de disolvente.
2) Utilizar tres patas de alfiler para la fuente de alimentación de la máquina, la fuente de alimentación debe con la conexión a tierra.
3) No abra la tapa ((Figura 1) al lavar la placa de resina.
4) La fuente de alimentación es 220V 50-60Hz.
5) Manténgalo puesto durante 20 minutos después de terminar su trabajo.
1Ajusta el cepillo.
Coloque el disolvente en el tanque de disolvente, y el nivel del disolvente debe ser menor que la parte superior del cepillo (0,5-1,0 cm).si los cuatro lados del plano de lavado tienen el disolvente (significa que el cepillo está tocando el disolvente)Si no es así, hay que ajustar la altura del cepillo.ajuste la altura del tornillo para ajustar el nivel del cepillo hasta que el cepillo está tocando el plano de lavado. (Advertencia: es mejor que utilice el agua para reemplazar el disolvente para ajustar el nivel del cepillo, pero debe poner el disolvente en el tanque de disolvente hasta que el agua esté seca,porque el agua y el disolvente no son compatibles, significa que usted tiene que esperar hasta que el agua esté seca para utilizar la máquina).
2El progreso de la operación (gráfico 2):
Primero, coloque la máquina en el espacio ventilado y compruebe si la fuente de alimentación está funcionando.Tal vez parpadeará una vez por el poder pero es normal.
3. Establezca el parámetro
Presione el botón 1 para elegir hacia arriba y presione el botón 5 para elegir hacia abajo (elija la función diferente).Presione otra vez y parpadeará en el tiempo de lavado, y así sucesivamente.Cuando la luz está parpadeando, presione los botones 2 y 4 para elegir el dígito (el botón 2 es para elegir la derecha, el botón es para elegir la izquierda).Cuando el dígito está parpadeando se puede establecer el parámetroPresione los botones 1 y 5 para añadir y reducir el parámetro (el botón 1 es para añadir el parámetro; el botón 5 es para reducir el parámetro).Después de la configuración que tiene que pulsar el botón 3 (establecer) para fijar el parámetro que había elegido.
Después de establecer el parámetro, puede presionar cualquier función para ejecutarlo.Cuando el tiempo de trabajo es suficiente se detendrá automáticamente y voz a cabo unas pocas veces para mostrar el trabajo (puede tratar de comprobar todas las funciones para conocer bien antes de usarlo).

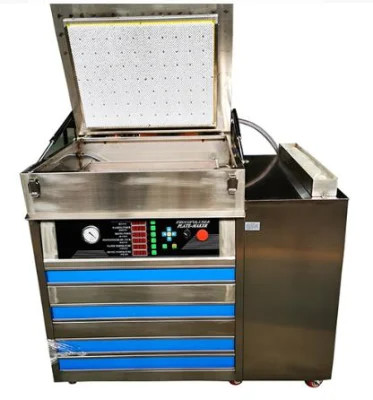

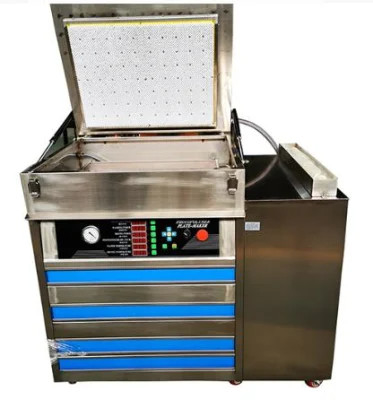

4Función de exposición (figura 1 y 2):
Extraer la función 6 (Sección de exposición)y enrolla la película de plástico transparente.Ponga la película en su placa de resina y ponerla en el plano y presione el botón 6 (botón de vacío) y cubrirlo con la película de plástico transparente poco a poco (para que el aire será hecho mejor). (Advertencia: asegúrese de que su película y la película de plástico transparente estén limpias, sin agua, sin polvo, sin disolvente, etc.La placa de resina es un poco más grande que su película para que la bomba de vacío pueda funcionar mejor)Observe la ventana del puntero de vacío (está a la derecha de la máquina y muestra el funcionamiento de la bomba, el trabajo es bueno cuando apunta entre 0,08 y -0.1) Empuje el Exposure plano en la máquina y presione Tiempo de exposición y funcionaráCuando termine, se detendrá y se pronunciará unas cuantas veces para mostrarle el funcionamiento.Enrollar la película de plástico transparente y obtener la película y la placa de resina.

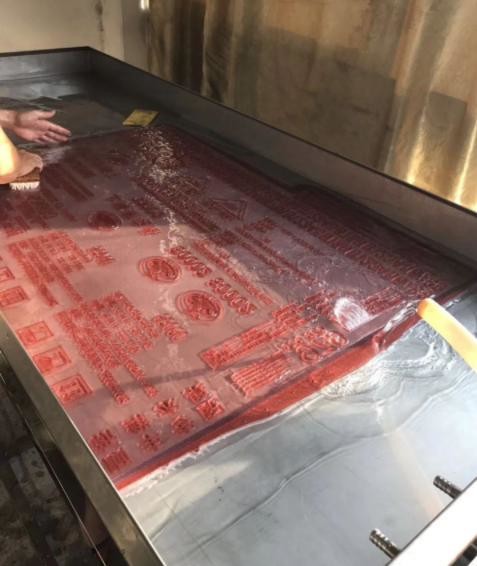

5. Lavado y secado (figura 1 y 2)
Pegar la placa de resina a la sección2 Lavado planoy presione el botón Tiempo de lavado y cierre ella cubierta. Va a funcionar. Tienes que tener cuidado cuando está terminado (porque no es bueno para la placa de resina y sus productos terminados si la placa de resina está en el disolvente más tiempo).El tiempo de lavado es de 3 a 6 minutos; dependerá del grosor de la placa de resina. Después de detenerla, abra la tapa y compruebe si está limpia o no con el dedo.Si está pegajoso, puede cerrar la tapa y lavarlo de nuevo por un tiempo hasta que esté mejor (pero el tiempo de lavado es menor es mejor).Después saca la placa de resina y ponla en la función 8
6Sección de secado
(antes de utilizar esta función, debe ejecutarla 5-10 minutos antes para que el trabajo de secado sea mejor y más rápido).Para asegurarse de que el secado funciona es suficiente y depende del grosor de su placa de resina (si el grosor es más grueso, como 3,94 mm y el tiempo de secado será mejor durante 1 hora; si es de 1,7 mm y 40 minutos es suficiente, no es la única manera de juzgar el tiempo de secado, si la placa de resina es recta,No tienes que esperar para sacar la placa de resina. Necesita su experiencia). Si el lavado no funciona lo suficiente (hay en algún lugar no está limpio y se puede pegar la placa de resina en el lavado plano para lavarlo de nuevo,Pero es mejor que se termine una vez).
7- Segunda sección de exposición (figura 1 y 2)
Después de secar, poner la placa de resina en la función 7Segunda sección de exposiciónPor lo general, el parámetro para ello es de 4-8 minutos; depende de su experiencia y la placa de resina, etc.Se utiliza para hacer que la placa de resina sea más estable para la impresión.
8Todo está acabado.
Después de uno o dos años, los corderos serán más débiles; usted tiene que cambiar un nuevo cordero de exposición.Cambiar la lámpara (Figura 2)Saca la función 6.sección de exposición,Después de eso, puede sacar el tablero de control y todas las construcciones de diseño electrónico se mostrarán frente a usted.
Después de 1 año, el aceite en la bomba no es suficiente, por lo que el funcionamiento de la exposición no es bueno.Influirá en el efecto de la exposición. Usted tiene que comprobar el aceite de la bomba. Abrir la tapa de la máquina (está en la parte posterior de la máquina, se utiliza unos tornillos para fijar el trébol de acero inoxidable en la máquina).La bomba está fija debajo de él.Hay una ventana transparente en el lado de la bomba. Cuando el nivel del aceite está por debajo de la línea roja, usted tiene que añadir un poco de aceite (el aceite es especial, se utiliza para la bomba de vacío sólo,Puedes comprarlo en la tienda de bombas de vacío o en alguna parte., es muy barato) en la bomba.
