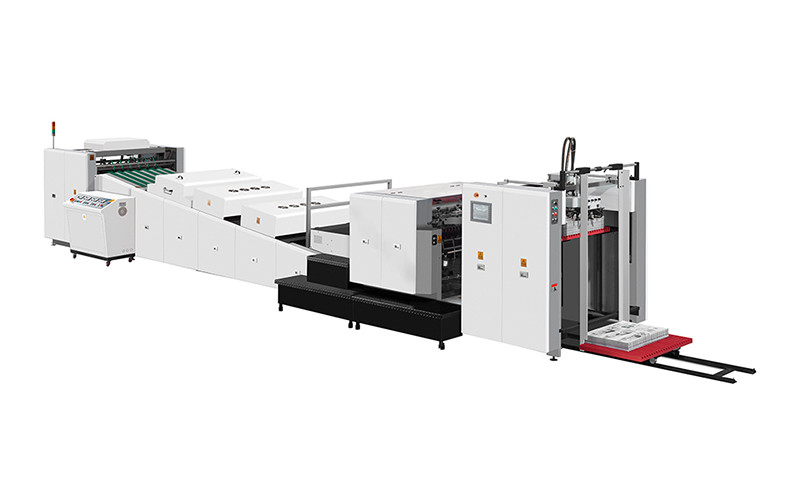

7500 Máquina para cortar y crujar hojas a presión

1050 Máquina para cortar y descascar 7500 hojas por hora

(Modelo: Ecoo-1050)

Descripción del producto

>> Aplicación:
Ecoo-1050 Máquina automática de corte de placas a presión se utiliza para el corte a presiónpapel, cartón, cartón ondulado, chapa de plástico (como PVC, PP),con función deLas demás máquinas y aparatos para la fabricación de piezas.Con el último diseño de la nueva estructura, la velocidad máxima de corte puede ser de 7500 hojas/hora.

¿Qué es esto?Especificaciones

>> PrincipalesCaracterísticas:

Seguridad, ahorro de energía y eficiencia

1. El funcionamiento de la máquina completa está controlado porSistema de control centralizado por PLCque puede examinar automáticamente el estado de trabajo y probar el estado inusual, así como registrar la condición de trabajo.Diseñamos razonablemente para hacer que la operabilidad y la seguridad sean una combinación perfecta..

2. Sistema avanzado de alarmaDetección automática de todo el proceso, en caso de mal funcionamiento, no papel o papel atascado,el embrague neumático se separará y se detendrá automáticamente lo que reduce el desperdicio de papel, proteger el personal y el equipo.

3.PDispositivos de reempaquetado y dispositivos de alimentación y entrega sin parar de papelreducir el tiempo de apilamiento, mejorar la eficiencia de la máquina y aumentar sus ingresos.

4Los componentes eléctricos y neumáticos seleccionados de Europa, Japón y Taiwán mejoran la estabilidad de la máquina y reducen la frecuencia de inactividad.

5El mainframe y la base adoptan hierro de grafito esferoidal de alta resistencia QT500-7 que es procesado con precisión por el centro de control numérico.Garantizar que la máquina funcione de manera estable durante mucho tiempo con una presión de 200TLos núcleos de la máquina de prensado de placas, como el cigüeñal, el engranaje de gusano, etc., son todos de acero aliado de alta calidad importado.que se procesan por amortiguación y templado a alta temperatura con una larga vida útil.

6El sistema de lubricación de las piezas centrales está equipado con un dispositivo de visualización de la presión del aceite y un dispositivo de alarma para la presión insuficiente del aceite y del aire.

7. Proporcionar formación técnica completa y a largo plazo, así como mantenimiento gratuito durante un año, garantiza que nuestros clientes puedan dominar plenamente la tecnología de producción de nuestros equipos.Nuestra máquina es de diseño perfecto., instalación precisa, alta estabilidad, alta seguridad, bajo ruido.


>> Configuración estándar

1Sección de alimentación del papel: mesa de alimentación y de transporte

1La placa de pared del alimentador está hecha de hierro fundido, que es más estable mientras se ejecuta a alta velocidad.
2.Precisión f- ¿ Qué te parece?Bomba de vacío de Becker) con soplador de doble lado: adecuado tanto para cartón como para cartón ondulado. Tiene 4 boquillas de succión 4 boquillas de alimentación, y el ángulo y la altura de las boquillas se pueden ajustar para adaptarse a las diferentes formas de papel.
3. cabeza de alimentación ((hacia adelante / hacia atrás) la alineación pila ((izquierda / derecha) se puede ajustar por motor, sólo necesita presionar los botones para ajustar.
4. Electro-mecánicadetector de hojas dobles,
5.PendienteTipo de productotransporte de mercancíasCuadrocon los rodillos de prensa de PU anti-desgaste y las ruedas de cepillado es mucho más adecuado para alimentar papel fino en condiciones de funcionamiento de alta velocidad.
6. Cuadro lateral de doble uso(tirar y empujar) yla colocación frontalgarantizar la exactitud de la posición de las láminas.
7.El SKewfunción de detección de papel y papel acumulado y función de parada automática: cuando los sensores detectan que el papel está sesgado o acumulado antes de ser entregado a la sección de prensa de placas, la máquina se detendrá.
8Dispositivo neumático de amortiguación de cinta transportadora: cuando se ejecuta a alta velocidad, ayuda a que el papel se entregue sin problemas por la cinta de alimentación.
9.No se detienealimentación con papelestructura yTipo de rieles de guíaPreenvasados paletosMejorar en gran medida la eficiencia.


2La sección de prensa de Platen

1El cuerpo principal adoptamuy alto- La fuerzahierro dúctil QT500El proceso de fundición es especial.No se puede utilizar.Las demás máquinas y aparatoscon tratamiento especial de procesos artesanales y super el uso-Resistentehormigael gusanoyEl equipo.
2- Presión alta.motor de aceite automático con filtro y ventilador de refrigeraciónEl motor de la transmisión se utiliza para el reciclaje del aceite para lubricar las partes principales de la transmisión (eje de manivela, gusano y engranaje).bomba de aceite automáticalubrica todas las piezas necesarias (engranajes, cadenas, etc.)
3Gran volante con elembrague neumáticogarantiza una alta precisión cuando la máquina funciona a alta velocidad.
4.Sistema de ajuste automático de la presión del corte por matrices, el operador sólo necesita establecer el valor en la pantalla táctil para ajustar la presión.
5. Diseño amigable para el hombre para el cambio de la placa de matriz y revestimiento (acero de manganeso, HRC50-53).
6. Alta precisión Indicador de camas con limitador de par y cinturón sincrónico para controlar las barras de las pinzas para entregar el papel en posición exacta de forma estable a altas velocidades.
7Es de alta resistencia.Agarrador de aleación de Ti-Alelyel uso-Resistentelas cadenas para la barra de agarre.

3Placa de calefacción para chapa de plástico (opcional)

Para el corte a presión de las hojas de plástico, como hojas de PVC, PP, PET
1- Configuración de la temperatura por separado para zonas de calefacción independientes, control termostático.
2La placa de calefacción está hecha de hierro fundido resistente al calor y de alta resistencia RTCr0.8.

4Sección de strippersEn el caso de las empresas de servicios de telecomunicaciones)

1El stripper está compuesto por tres marcos (marco superior, medio e inferior) que se pueden retirar para la instalación de pines.
2.Bar de striptease con pines o placa masculina-femenina para la eliminación de desechos.
3. el marco superior es accionado por un motor, se puede pulsar el botón para moverlo para comprobar la posición de despojo.

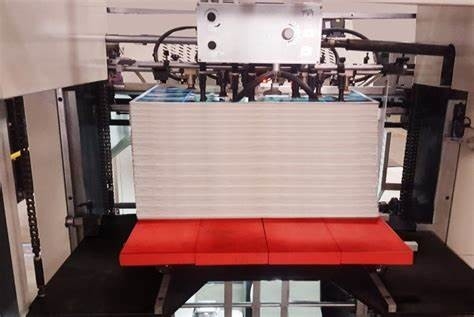

5Papel.Sección de entrega

1El dispositivo de alineación automática, el soplador de aire ajustable y el cepillo de pelo garantizan que la pila de papel esté en buen estado, sin importar si el papel es grueso o delgado.
2Dispositivo de prevención de sobrecargas: se mueve la hoja hacia arriba con la barra de la empuñadura; se activa el sensor de detección y la máquina se detiene.
3El dispositivo automático de entrega de papel sin parar está controlado por motor; sólo hay que pulsar el botón para operarlo.
4Dispositivo de inserción de etiquetas (1 juego) para registrar la cantidad de hojas.
5. El dispositivo secundario con agarre abierto para desmontar (opcional)

6- Eléctricocaja ySistema de control

1Los controles de interfaz están integrados, y numerosos controles de interruptores eléctricos se establecen en la pantalla de operación que es fácil de operar y fácil de entender.
2El sistema de control centralizado PLC puede examinar automáticamente el estado de trabajo y probar el estado inusual, así como registrar la condición de trabajo.
3. Función de diagnóstico de problemas en pantalla táctil, si se producen problemas, puede comprobar la pantalla táctil para encontrarlo.
4. chino, inglés u otro cualquier idioma (opcional) en pantalla táctil
5Los componentes eléctricos y el circuito eléctrico están de acuerdo con la norma de seguridad europea y americana.

Preguntas frecuentes

P: ¿Qué pasa con la instalación y el soporte técnico posventa?
A: ¿Qué quieres decir?Nuestro ingeniero puede ir a ayudar a la instalación y proporcionar la formación necesaria. El comprador debe llevar los billetes de avión de ida y vuelta y el cargo de servicio y el costo de alojamiento local.Cualquier problema o pregunta, estaremos a su disposición 7x24 horas.
Entre nuestra gran cantidad de instalaciones CTP en todo el mundo, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Todos estos impresores de usuarios finales ejecutan los sistemas CTP con plena satisfacción debido a nuestra calidad robusta, servicio remoto sin problemas, capacitación y mantenimiento exhaustivos.Si usted es un impresor que está considerando comprar directamente de EcooGraphix China, no hay molestias en las instalaciones, la formación y el servicio postventa.
