Impresión offset Máquina de impresión CTP con cabeza de exposición láser Partes de repuesto
1Aplicación

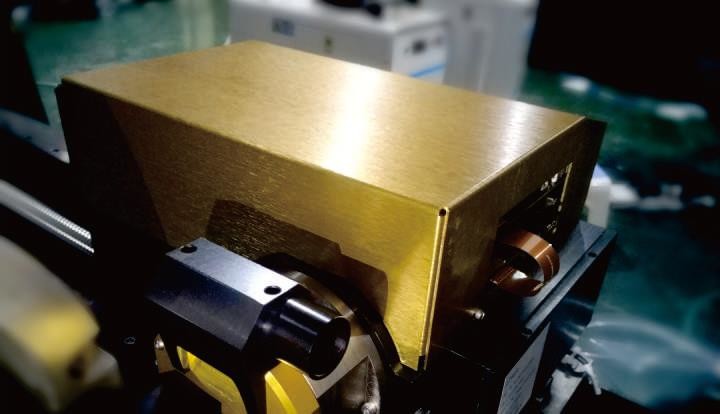

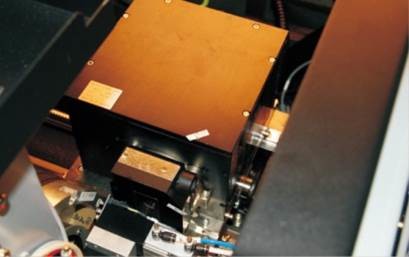

EcooGraphix ofrece nuevos outilizadocabezas láser para máquinas de fabricación de placas CTP (Computer To Plate).
Estas cabezas traducen eficientemente las imágenes de computadora directamente a las placas de impresión CTP, eliminando la necesidad de película y reduciendo los costos laborales.
Las máquinas de impresión térmica de la serie EcooGraphix UV400 están diseñadas para el tamaño de papel A2 o B2, para cubrir las necesidades de impresión de periódicos o comerciales.Con una velocidad de salida que oscila entre 16 y 28 placas por hora (PPH), estas máquinas CTP se manejan manualmente, lo que garantiza un funcionamiento fácil de usar.
Con las soluciones EcooGraphix CTP, los clientes se benefician de una excelente calidad de imagen de salida, una estabilidad confiable y diseños eficientes en el espacio que ofrecen una mayor flexibilidad mientras ocupan un espacio mínimo.
2.Características
El sistema EcooGraphix admite placas de hasta 800 × 690 mm de tamaño.
Características: Diseño compacto, que garantiza una pequeña huella al tiempo que mantiene una alta estabilidad y ofrece una calidad de salida impecable.
Elija entre las placas UV y térmicas para optimizar los costos de producción de acuerdo con sus necesidades.
1Especificación
Modelo: EcooSetter UV-400S CTcP
Largura de onda del láser: 400-410nm
Placa: placa UV, placa PS muy sensible

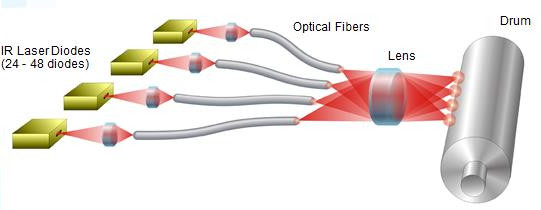

Método de exposición: tambor externo
Sistema de imagen: 32 canales
Producción: 22 placas por hora, 800 mmx660 mm 2400 dpi
Tamaño de la placa: máximo 800x690mm mínimo 400x300mm
El espesor de la placa:0.15 mm a 0.3 mm
Las resoluciones:2,400dpi, 1200dpi opcional
Repetibilidad: ± 5 μm ((exposición continua durante cuatro veces o más en la misma placa a una temperatura de 23oC y una humedad del 60%)
Interfaz: USB2.0
Peso: 800KG
Tamaño:1900×1200×1000 mm ((W×D×H)
Fuente de alimentación:Fase única: 220 AC + 6%,-10%;Consumo de energía: 4 kW
Medio ambiente:recomendado: 21-25oC,máx.18-26oC,humedad:40-70%
2. Otros modelos similares:
| Modelo |
UV-800F |
Se trata de un sistema de control de la calidad. |
Las emisiones UV-800E |
UV-400F |
UV-400S |
UV-400E |
| Exponiendo a Mothod |
Batería externa |
| Sistema de imágenes |
64 canales |
48 canales |
32 canales |
48 canales |
32 canales |
24 canales |
| |
Diodo láser discreto de 405 nm |
| Producción |
28 placas por hora |
22 placas por hora |
16 placas por hora |
28 placas por hora |
22 placas por hora |
16 placas por hora |
| |
1030 mm x 800 mm, 2400 dpi |
800 mm x 660 mm, 2400 dpi |
| Tamaños de las placas |
El máximo de 1163 mm x 940 mm
Min.400 mm x 300 mm |
No más de 800 mm x 690 mm
Min. 260 mm x 300 mm |
| Tamaño de exposición |
No obstante lo dispuesto en el apartado 1, el valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Min.260 mm x 284 mm |
No más de 800 mm x 646 mm
Min. 260 mm x 284 mm |
| Tipo de medio |
placa UV-CTP positiva con sensibilidad ≤ 75mj/cm2 |
| espesor de la placa |
0.14 mm a 0.30 mm |
| Resolución |
2400dpi, 1200dpi opcional |
| Repetibilidad |
± 5 μm (exposición continua durante 4 veces o más en la misma placa a una temperatura de 23oC y una humedad del 60%) |
| Interfaz |
USB 2. ¿Qué quieres decir?0 |
| Carga de las placas |
con una capacidad de carga superior o igual a 20 kW |
| Peso neto |
900 kg de peso |
800 kg de peso |
Tamaño de la máquina
(WxLxH) mm |
2330 x 1050 x 950 |
1900x1200x1000 |
| Fuente de alimentación |
Fase única: 220 AC+, 6%, - 10%, consumo de energía: 4 kW |
| Medio ambiente de la operación |
Recomendado: 21-25oC, máximo 18-26oC, humedad: 40-70% |
3. Principales aspectos destacados de EcooGraphixT-800 CTP térmico
Revisado:
Las principales características del EcooGraphixT-800 CTP térmico:
1) elCalidad probada de los puntos: Reproducción de puntos excepcional del 1% al 99%, con soporte para proyección de hasta 250 lpi.
2) elVersatilidad: Totalmente compatible con las placas térmicas no procesadas y las placas de proceso, garantizando un soporte integral de las placas.
3) elRobusto y fácil de usar: Diseño robusto de la máquina junto con características fáciles de usar para minimizar el error humano y simplificar el funcionamiento.
4) elComponentes de primera calidad: Utiliza componentes y piezas de primera clase de renombrados proveedores internacionales en Japón, Estados Unidos y Alemania para mejorar la fiabilidad y el rendimiento.
5) Las demásLarga vida útil: Los diodos láser cuentan con una vida útil de más de 10.000 horas de imágenes, lo que equivale a aproximadamente 200.000 placas.
6) elUna amplia garantía: Disfrute de tranquilidad con una garantía de 3 años, que incluye el reemplazo gratuito de todas las piezas.
7) elServicio garantizado: La instalación profesional y la formación llevada a cabo por ingenieros técnicos de la fábrica garantizan una instalación y una competencia óptimas.con visitas proactivas de ingenieros disponiblesBenefíciese de una respuesta de servicio 24/7 para un funcionamiento ininterrumpido.
8) elLíder mundial del mercado: Confiado por los clientes de todo el mundo con más de 6000 unidades instaladas en la última década.35 unidades en Turquía por Esen Graphics, y instalaciones en varios otros países como el Reino Unido, Italia, España, Hungría, Rusia, México, Brasil, Colombia, Ecuador, Sudáfrica, Nigeria, y más.
4Nuestra fábrica.
Preguntas frecuentes:
¿Qué es?¿Cuáles son sus principales productos?
Nuestros productos principales son los Prepress 4up y 8up CTP térmico en línea / fuera de línea, CTCP, VLF CTP y CTCP, Flexo CTP, Procesador, Placas offset, tintas, mantas, equipo de embalaje de post prensa y así sucesivamente.
¿Qué es?¿Dónde está su fábrica?
Nuestra fábrica de máquinas CTP se encuentra en la ciudad de Hangzhou, que está a unas 1,5 horas en tren de Shanghai.
Usted es calurosamente bienvenido a visitar nuestra fábrica!
- ¿Qué es?¿Cuál es su garantía para las piezas de cabeza láser CTP?
Un año
